На очереди низковольтный вариант на SN74CBTLV3253 вместо FST3253 и ОУ TS972 вместо NE5532.

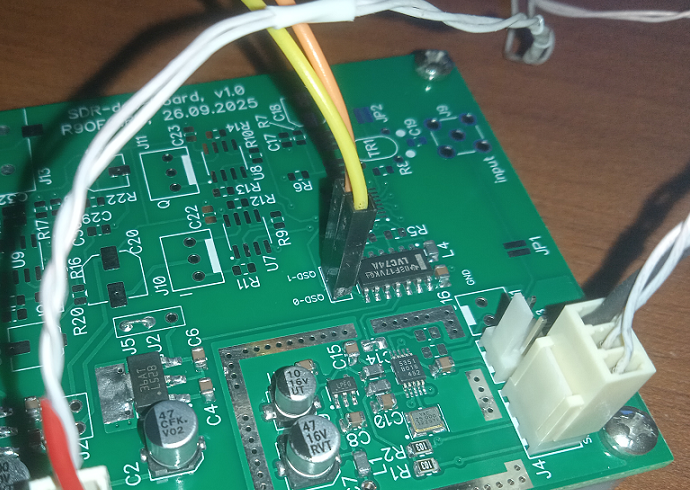

Сначала собрал схемы питания и генератора с триггером, все заработало
Вернемся к схеме питания
Перемычка J2 не устанавливается. Стабилизатор U1 питает инструментальные операционные усилители, пробовал и LM2940IMP-5.0 на +5v и LM3940IMP-3.3 на +3,3v, разницы не увидел, TS972 стабильно работают в обоих вариантах. U2 соответственно поставил LM3940IMP-3.3, это питание триггера.
Теперь схема генератора

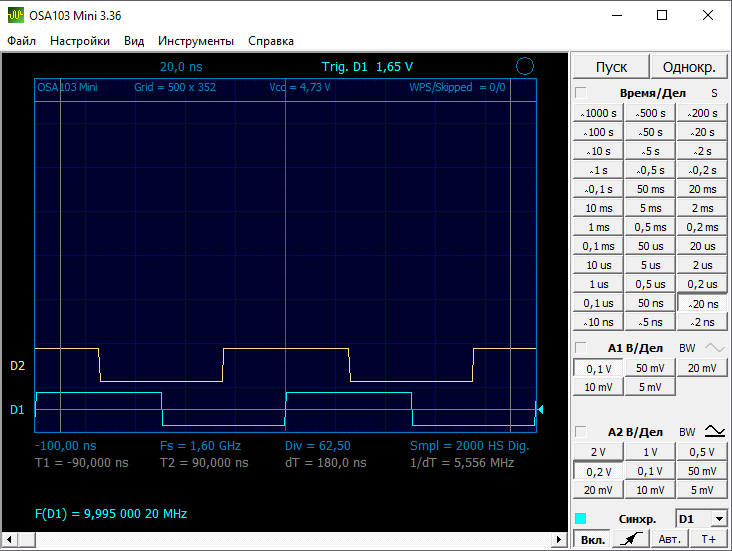

Здесь на J5 замкнуты контакты 1-2. Максимальное входное напряжение на стабилизатор U3 не более +16v. В данном варианте вся схема запитана от +7,4v. Теперь питание SI5351 и триггера SN74LVC74 одинаковое и равно +3,3v. Можно удалить аналоговую часть, вместо конденсатора C14 ставится перемычка, а резисторы R4 и R5 не устанавливаются, так даже точнее формирование квадратур для мультиплексора будет.
Схема детектора и инструментальных усилителей
Мультиплексор заменен на низковольтный аналог SN74CBTLV3253, т.к. по даташиту рекомендованный диапазон питания FST3253 +4,0…5,5v
а в данном варианте питание +3,3v. Для SN74CBTLV3253 рекомендованный диапазон составляет +2,3…3,6v
будем соблюдать рекомендации производителя! Трансформатор я включил конечно по второму варианту.

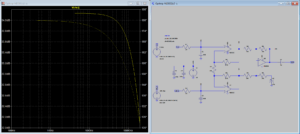

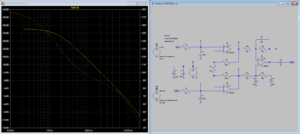

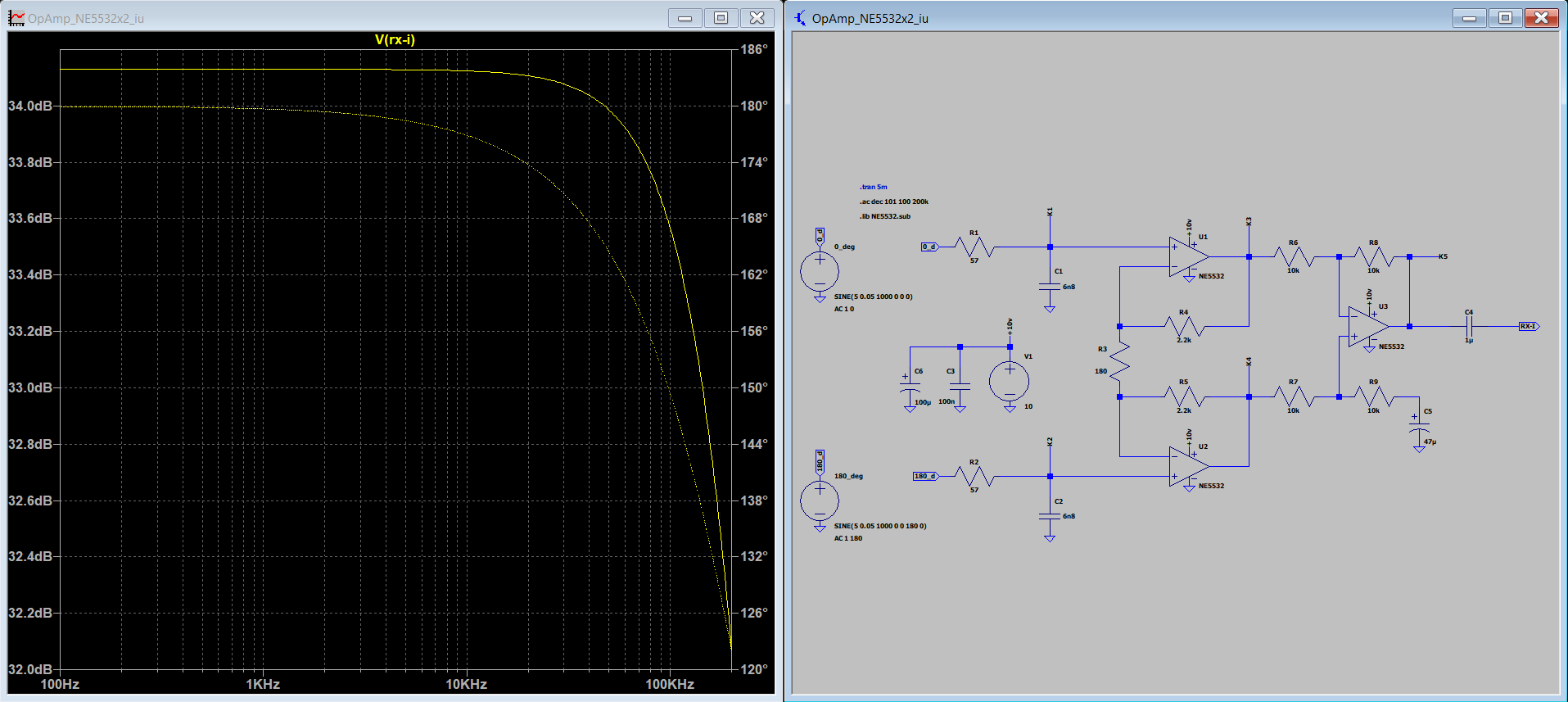

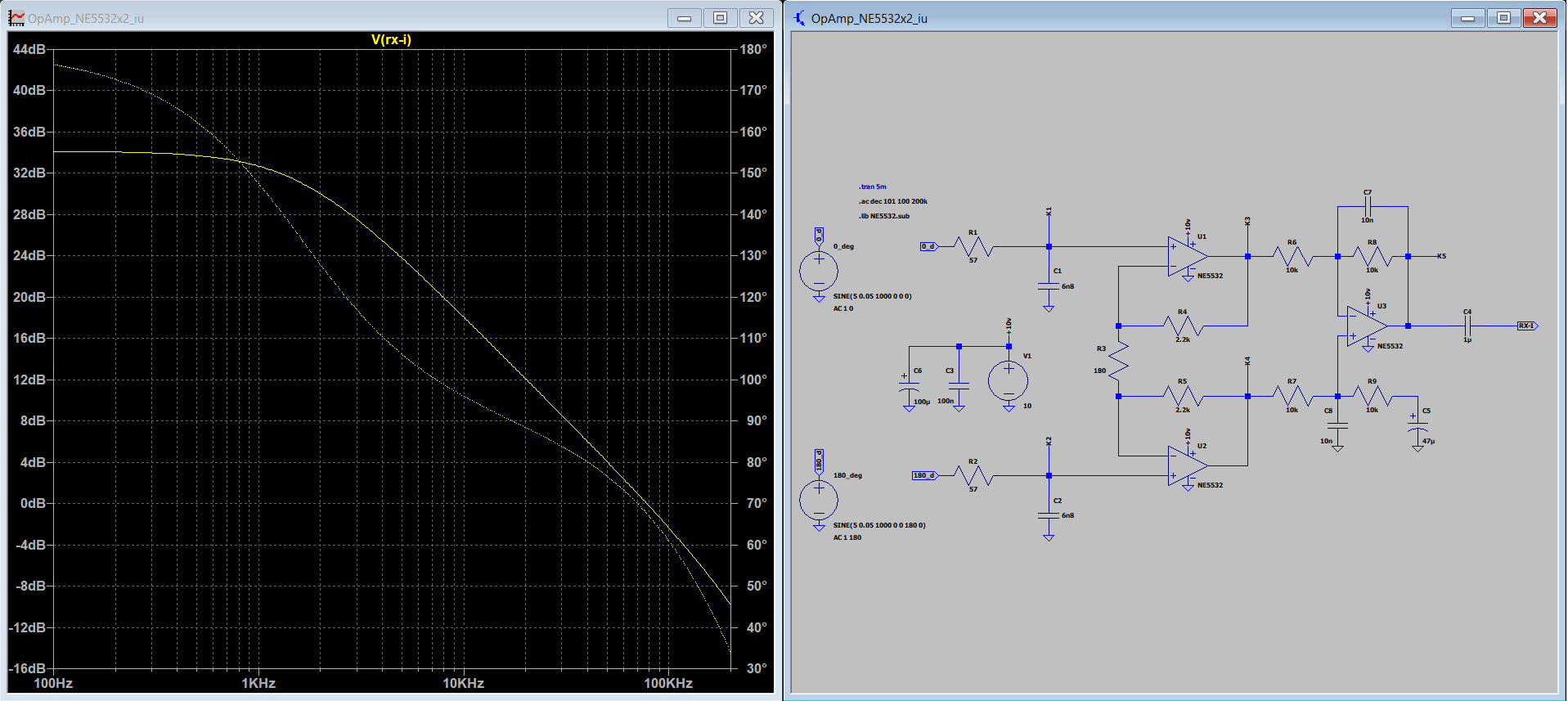

В схеме у меня предусмотрены конденсаторы C29, C31 и C30, C32, они обязательно должны работать в паре, вот их влияние на модели
В моем случае мне не нужно ограничивать полосу, потому я их не ставил.

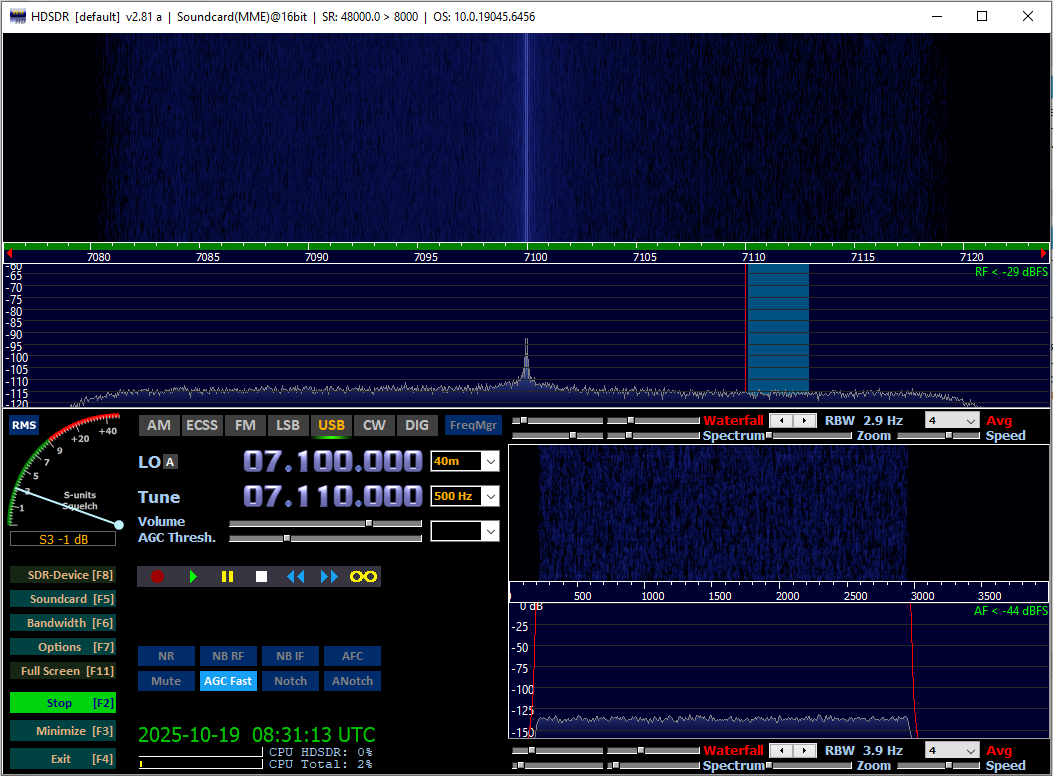

В итоге теперь все готово для цифровой обработки сигналов. Вот например собственные шумы стенда на сороковке -115dB
По предварительной оценке уровень шума на ОУ TS972 меньше на -5dB в отличии от варианта на ОУ NE5532.
Можно посмотреть как работает данный вариант.
Продолжение следует…
