Продолжим. Китайские друзья порадовали скоростью изготовления и доставки нового варианта платки, всего 15 дней от заказа до получения на руки.

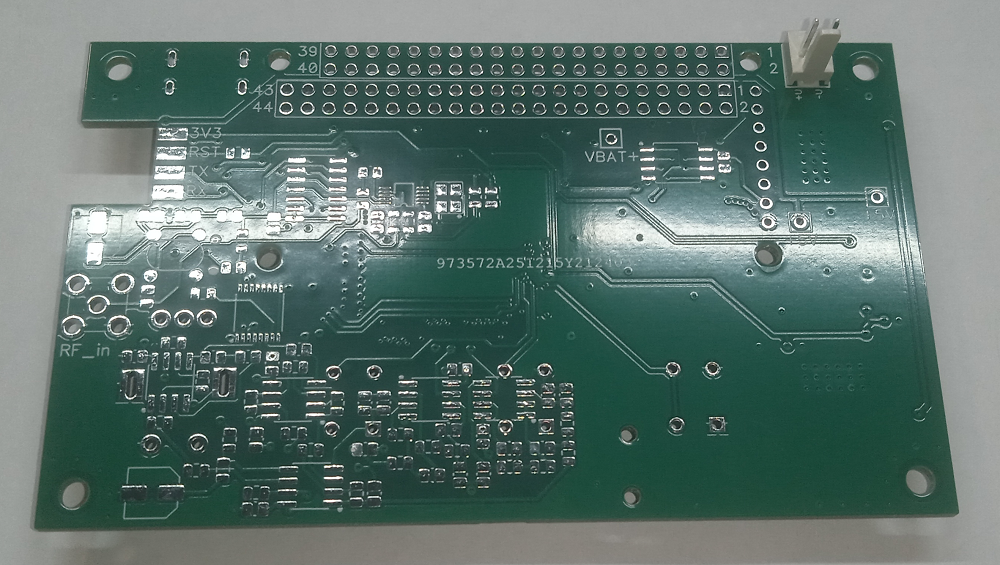

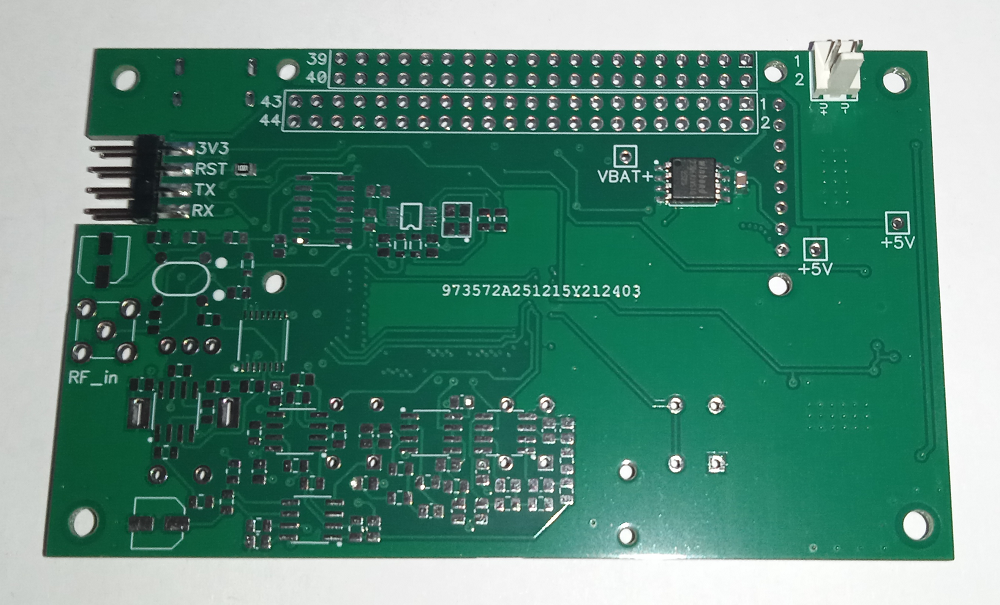

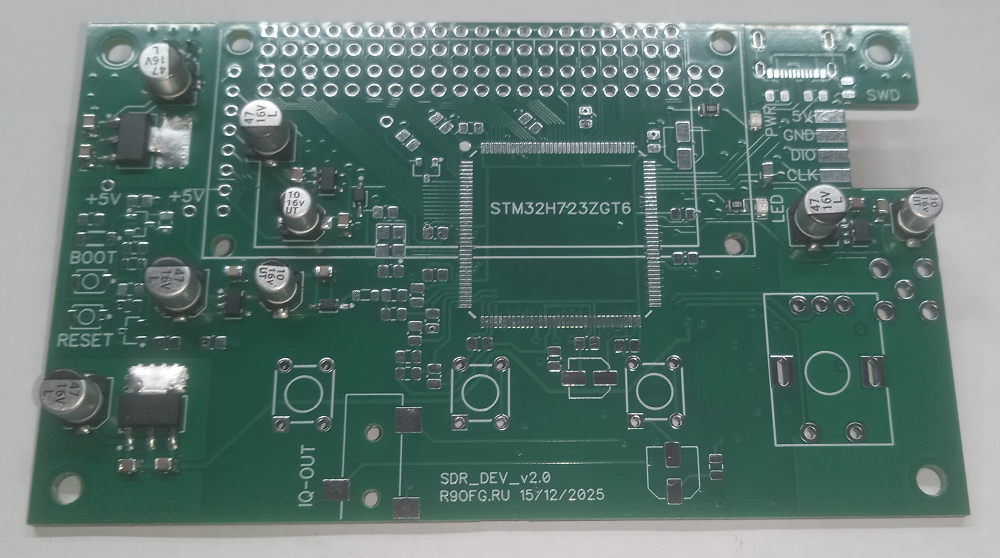

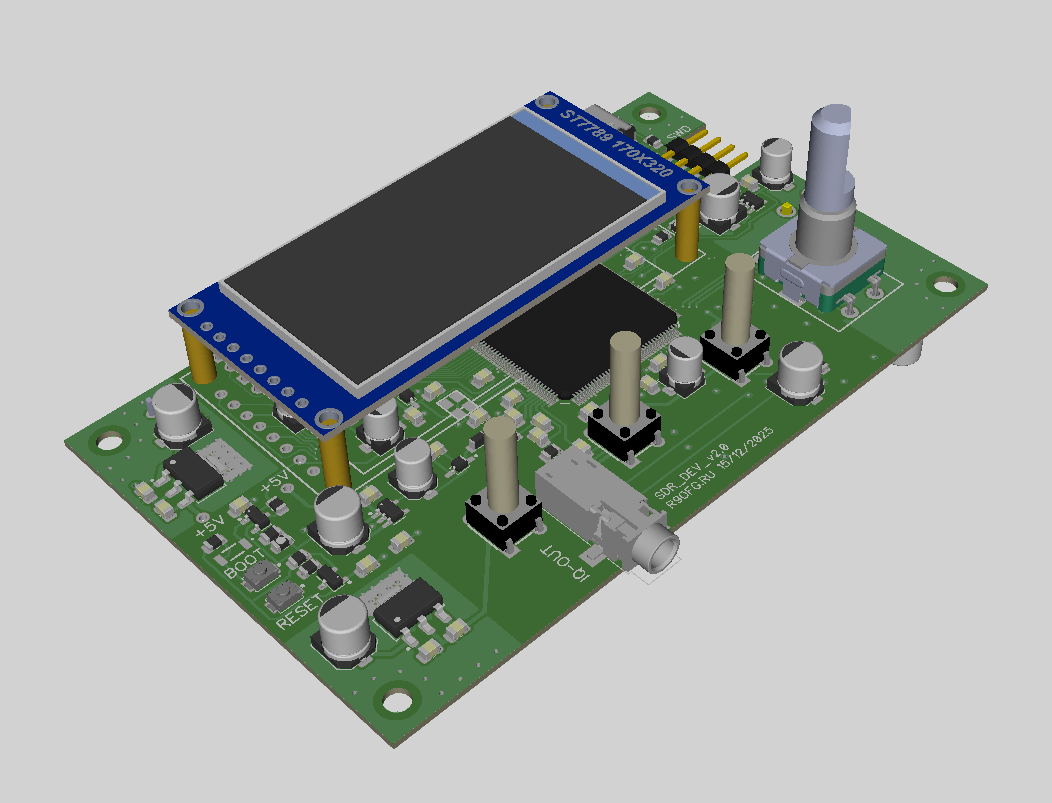

Вот такой проект четырехслойной платки

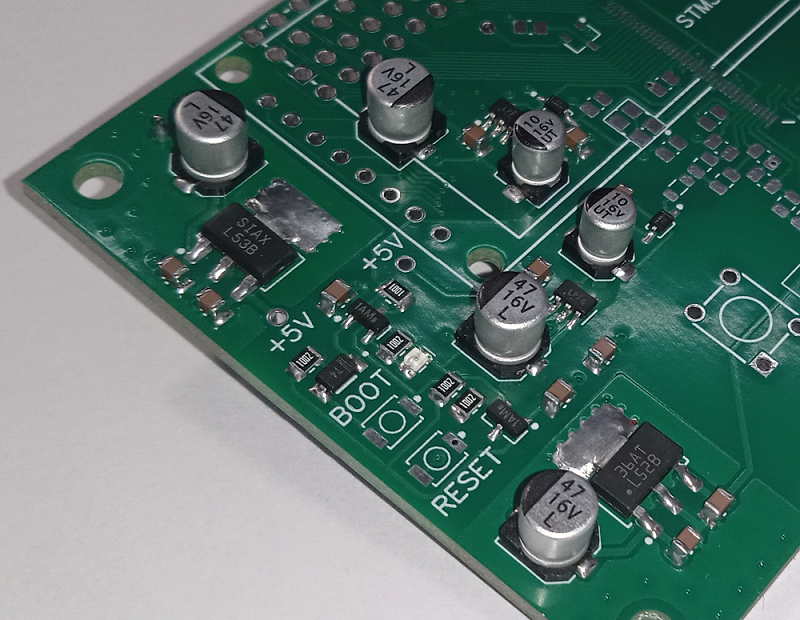

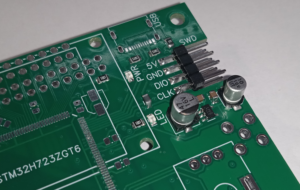

Начал собирать как обычно сначала с цепей питания
Проверил все напряжения, все в норме. Далее схема RESET и BOOT стмки

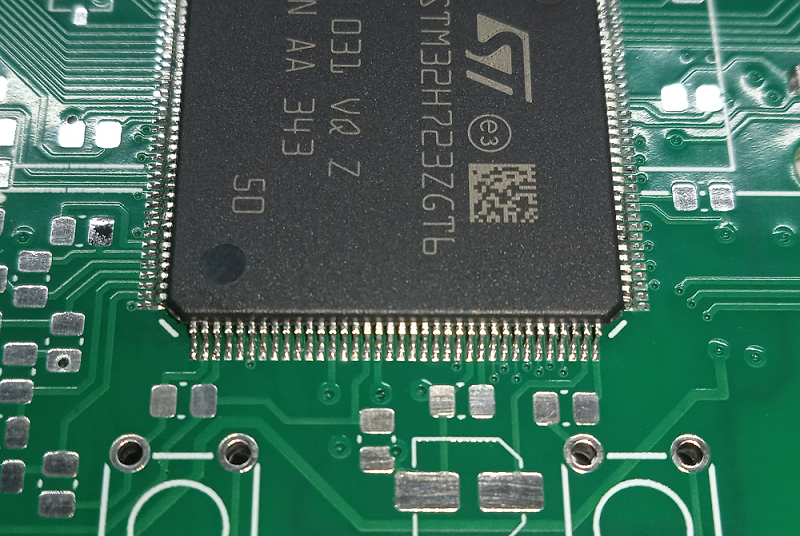

Потом ответственный момент, пайка STM32H723ZGT6, у ее корпуса 144 вывода, паяльником вполне нормально не спеша запаивается

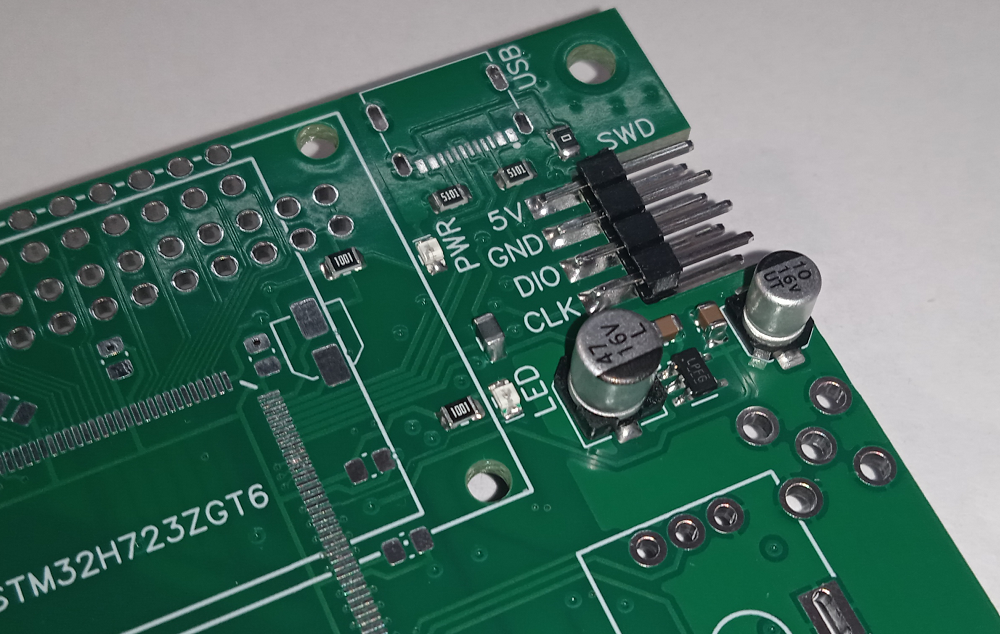

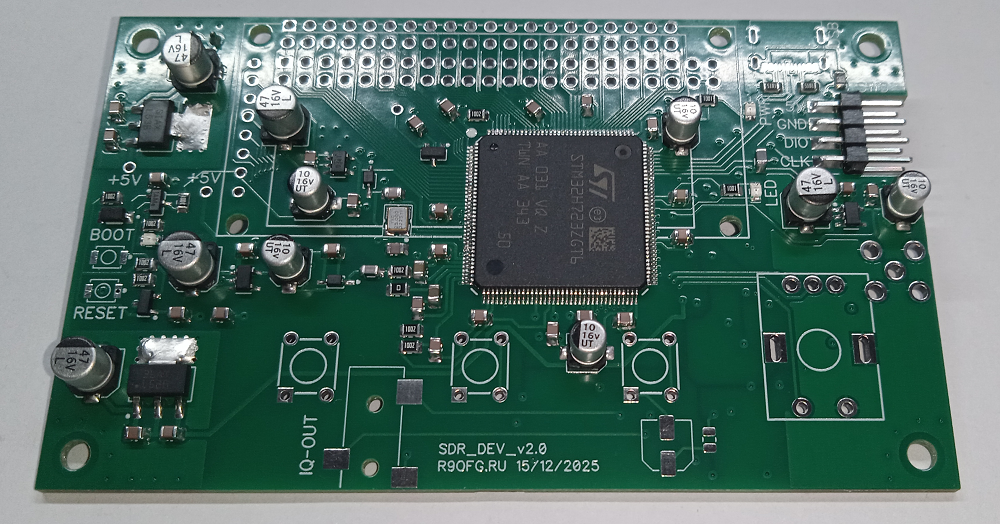

Следующим шагом обвязка стмки

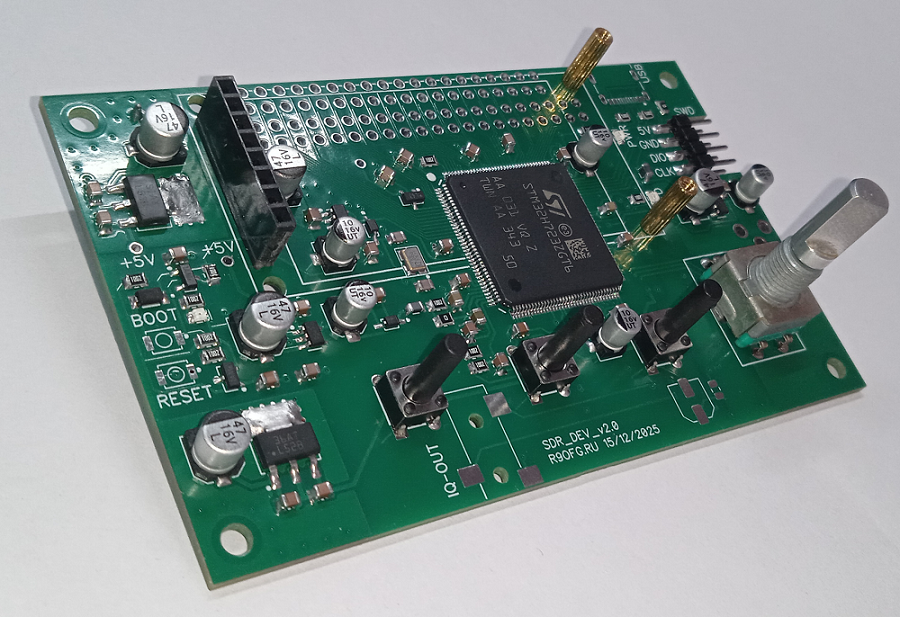

Для проверки сделал прошивку поморгать светодиодом на плате, заработало. Установил колодку под дисплей, кнопки управления и энкодер
Проверяем

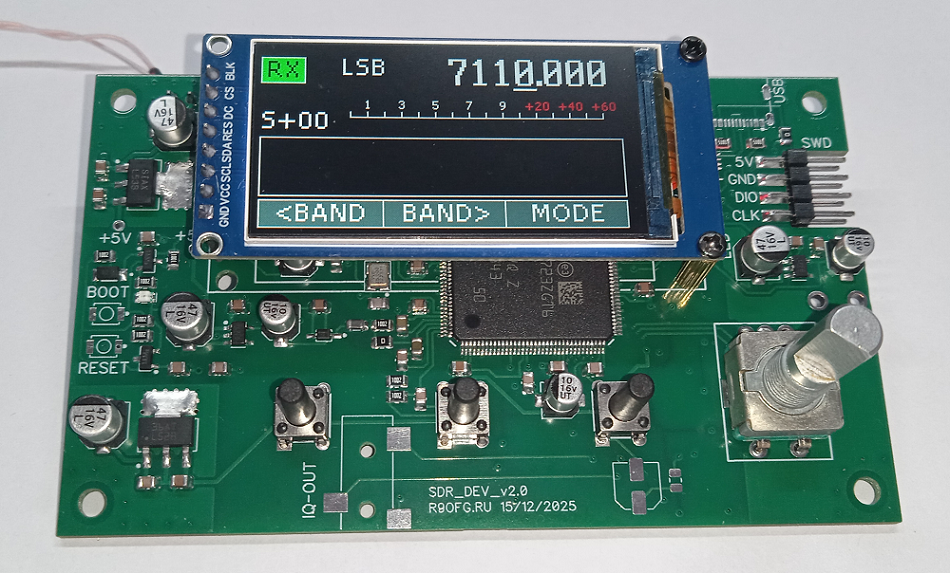

Бинго! По крайней мере, эта часть работает. Следующим этапом смонтирую приемную часть.
