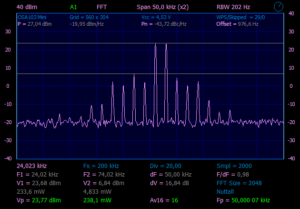

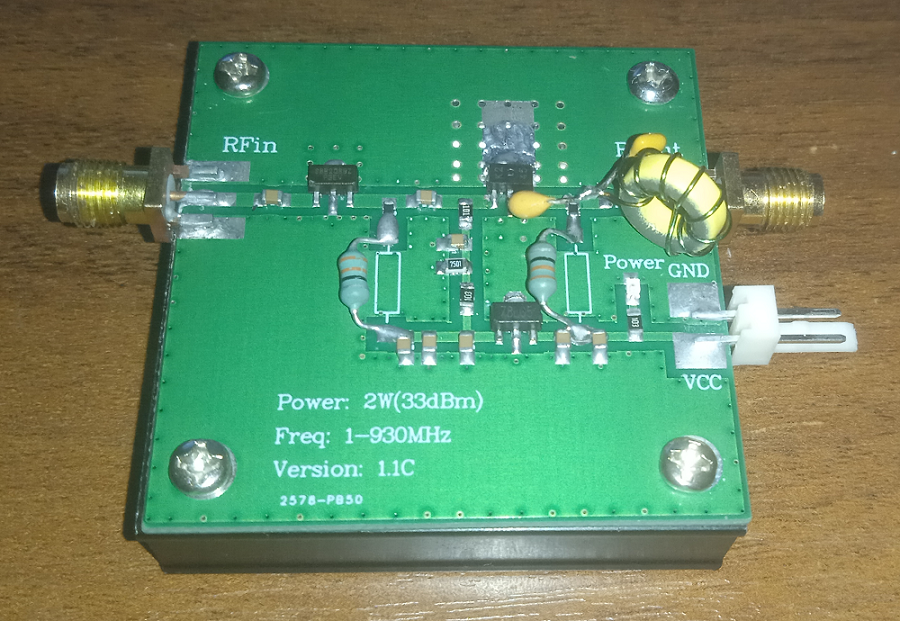

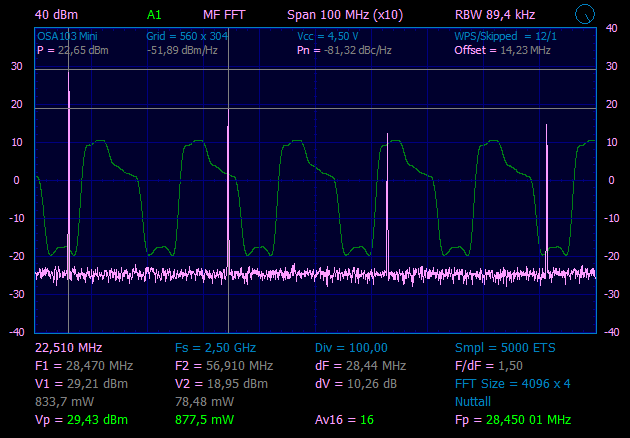

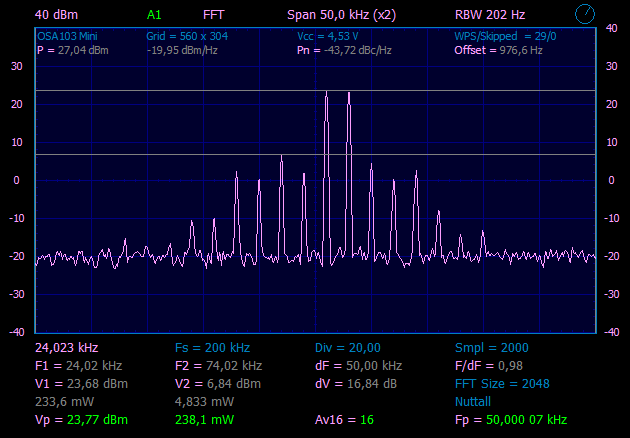

Поставил RD01MUS1 с маркировкой K2, посмотрел, что при родной схеме получается

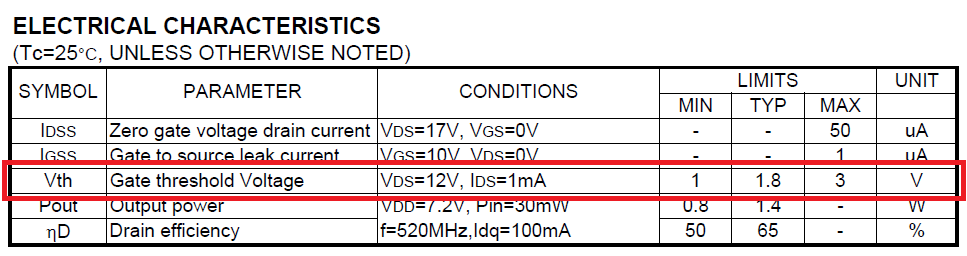

В данном варианте смещение на затвор через делитель на резисторах R2 и R3 при +5v получается +1.7v, смотрим в даташите параметр Vth, типовое значение = 1.8v
у меня меньше, транзистор в покое закрыт, значит класс С

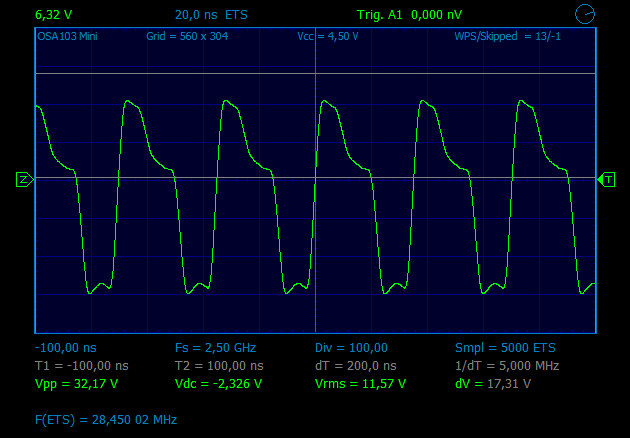

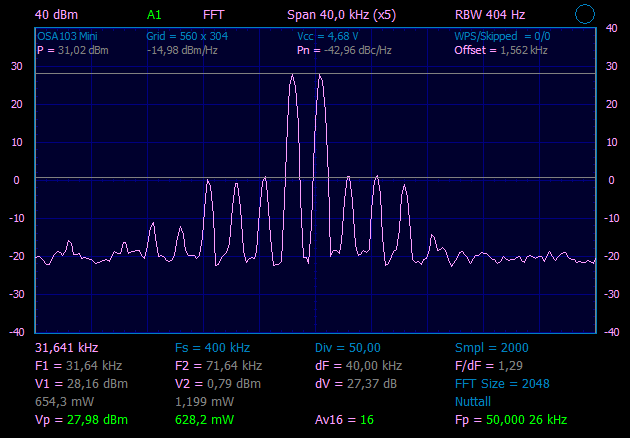

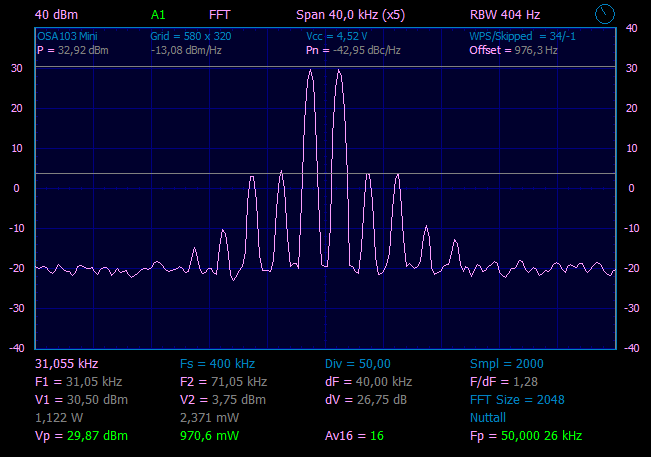

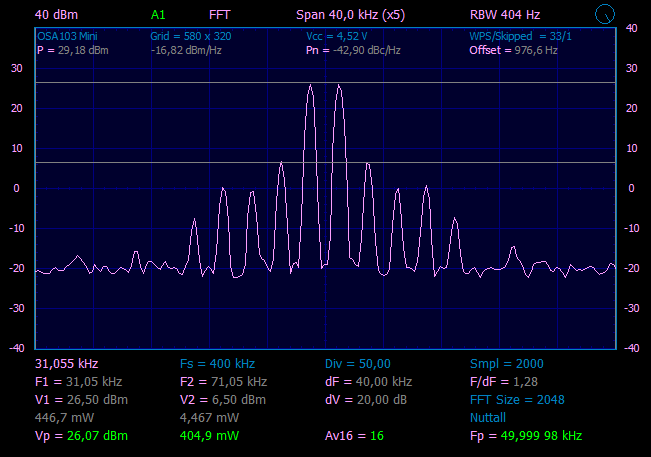

Увеличил питание до +20v, вместо резистора R3 поставил подстроечник на 10k и увеличил смещение до +2v, это больше Vth значит перевели в класс АВ, регулировал смещение по наилучшему IMD, замерил получившееся сопротивление на подстроечнике, получилось 7.8k, поставил постоянный резистор ближайшим номиналом 7.5k, смотрим результат
Из предыдущего эксперимента, знаем, что на выходе SBB2089Z у нас чистый сигнал уровнем ~30mW. Что бы получить чистый сигнал на выходе, надо поставить ФНЧ, если проверяем на частоте 28.45MHz, значит и ФНЧ нужен с частотой среза примерно 30MHz

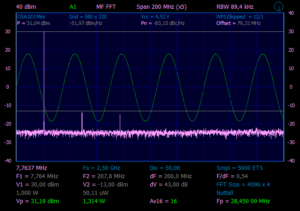

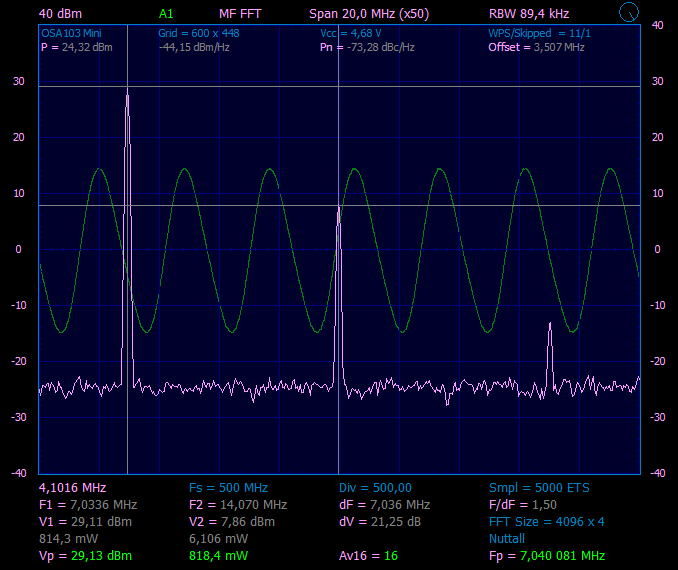

Смотрим, что получилось при питании 12v, ток стока 160mA

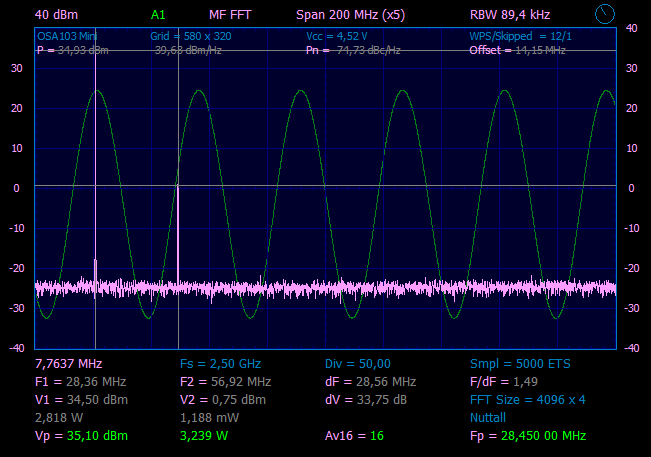

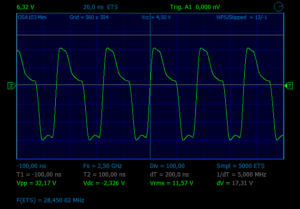

Наблюдаем чистый синус с уровнем ~1,3W. Поднимем напряжение питания до 20v, ток стока 250mA
Очень не плохой результат, чуть больше 3W на 50-омную нагрузку. При питании 20v радиатор после 2-3 минут работы уже горячий, обдув нужен. Насколько долго он так протянет, большой вопрос, по даташиту максимальный ток стока 600mA, значит по этому параметру вписываемся.

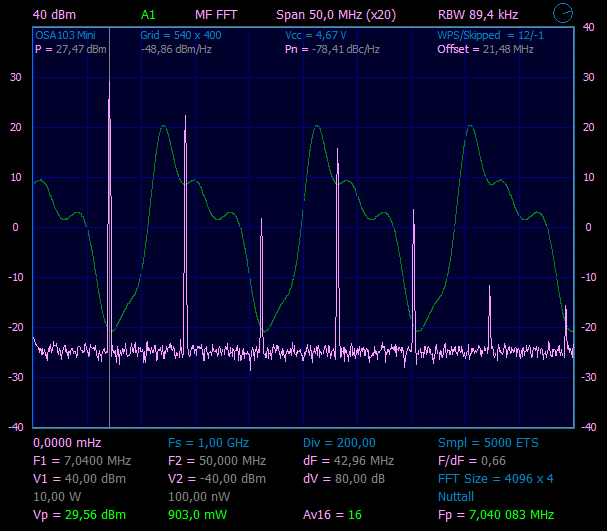

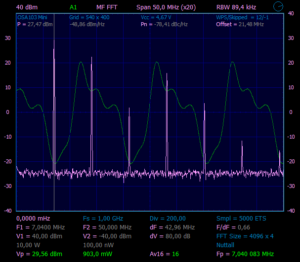

Так как на WSPR маячке чистый сигнал с SI5351 я получил на 40m, то и ФНЧ на выходе УМ надо переделать под данный диапазон, а то пока тут не порядок
Меняем индуктивность в ФНЧ на 1uH, а конденсаторы поставим по 680pF
Совершенно другая картина, чтобы еще больше задавить вторую гармонику надо просто увеличить порядок ФНЧ, либо посчитать элептический ФНЧ с максимальным подавлением второй гармоники.

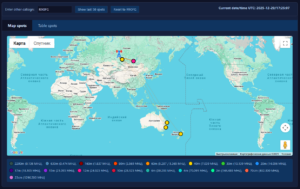

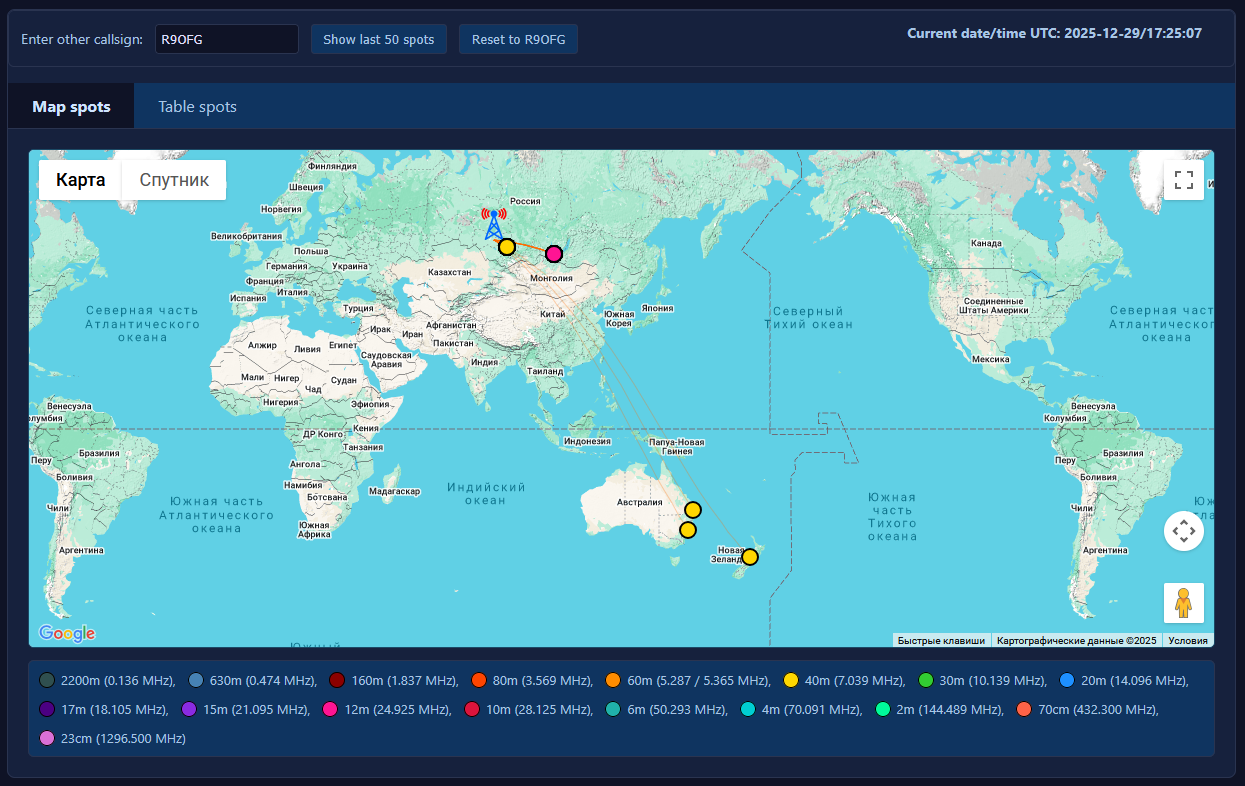

Оставлю пока так, выпустил маячок в эфир, результат не заставил себя долго ждать, сигнал маячка в данное время суток принят в Новой Зеландии!
Вывод, данные модули требуют небольшой «доработки напильником» и китайские товарищи не врут нам про выходные мощности данных УМ, только про линейность в стоке замалчивают!
Всех с Наступающим Новым 2026 годом!
73!
а если сделать фильтр диплексер и всё что вне диапазона гасим на резистор
До сих пор не знаю, куда девается то, что не пропускает ФНЧ ?
Если по простому, то оно возвращается обратно к транзистору/трансформатору/или что там перед ФНЧ стоит и рассеивается как тепло.
Получается, с точки зрения «что там перед ФНЧ» это видится, как высокий КСВ для тех частот, которые не пропускает Фильтр? Наверное это не полезно для выходного каскада? Недаром же есть такие схемы, где «нежелательное» рассеивается на специальных резисторах (могу ошибаться, может это мои фантазии 🙂 )
