Продолжим! Пока на руках нет RD01MUS поставить вместо мной убиенного. Решил усилить с 10mW до 30mW сигнал работающего WSPR маячка. Из прошлых экспериментов следует, что для получения качественного сигнала на выходе SBB2089Z, ему на вход надо подать сигнал с уровнем не более -3,5dBm, а с выхода SI5351 идет +10dBm и к тому же меандр. Значит нам надо ослабить сигнал примерно на 12…13dBm и получить красивый синус, чтобы сигнал был без гармоник.
Пойдем простым путем, возьмем имеющийся экспериментальный ДПФ на диапазон 40м, и на его вход поставим П-образный аттенюатор на резисторах.

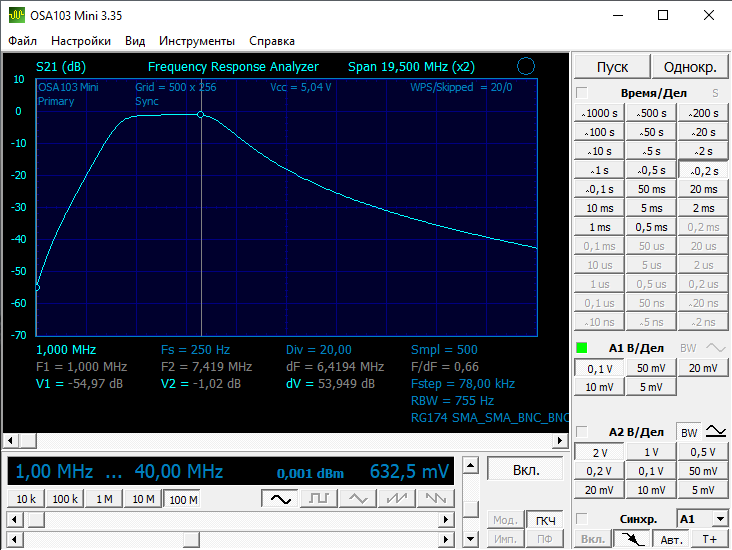

Вот такой ДПФ

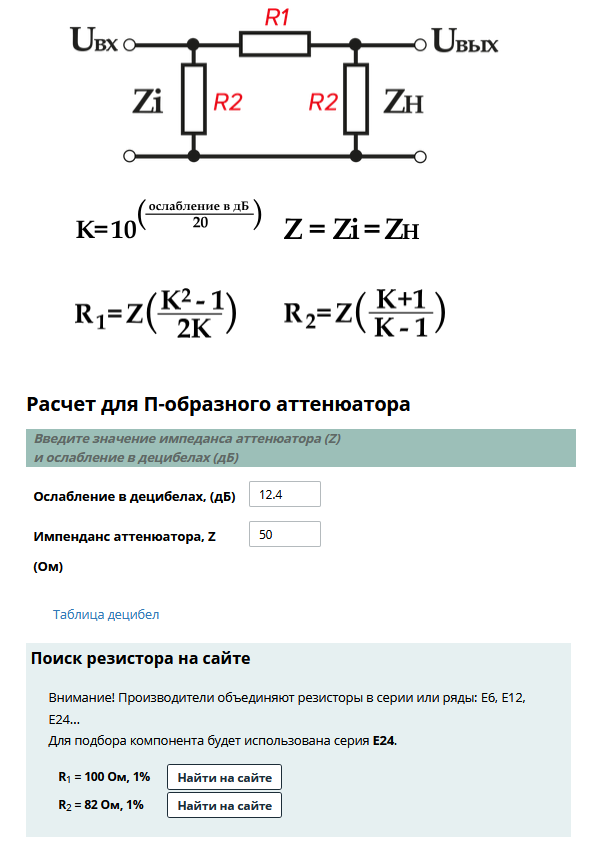

П-образный аттенюатор на резисторах посчитаем онлайн калькулятором, коих теперь много, например этим

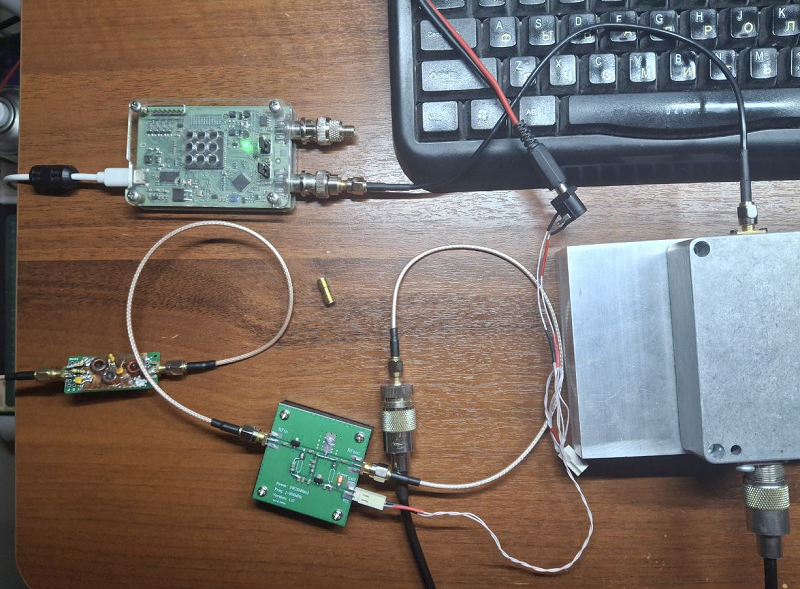

Добавил аттенюатор на платку ДПФ, подключил его на выход SI5351 маячка
Резисторы аттенюатора по 82 Ом использовал SMD потому их на фото плохо видно. Включил на маячке генерацию сигнала на 7,041MHz

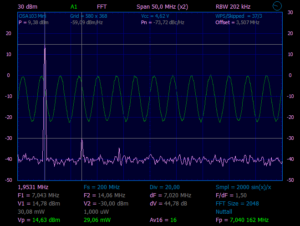

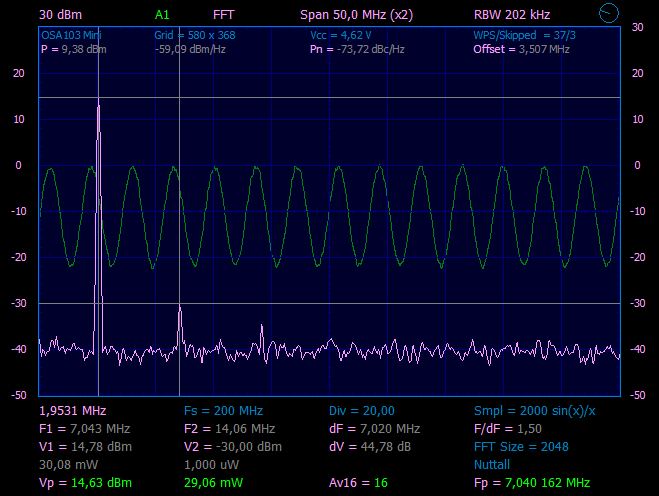

Видим идеальный синус, благодаря ДПФ, и уровень сигнала 29,06mW, вторая гармоника -44,78dB от уровня основного сигнала, цель достигнута, можно выпускать в эфир!
Продолжение следует…
73!
