Займемся согласованием полученного кварцевого фильтра (КФ) в общей схеме.

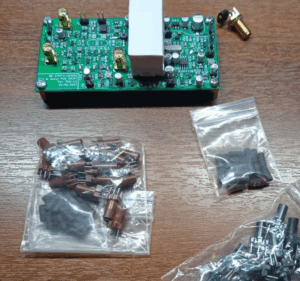

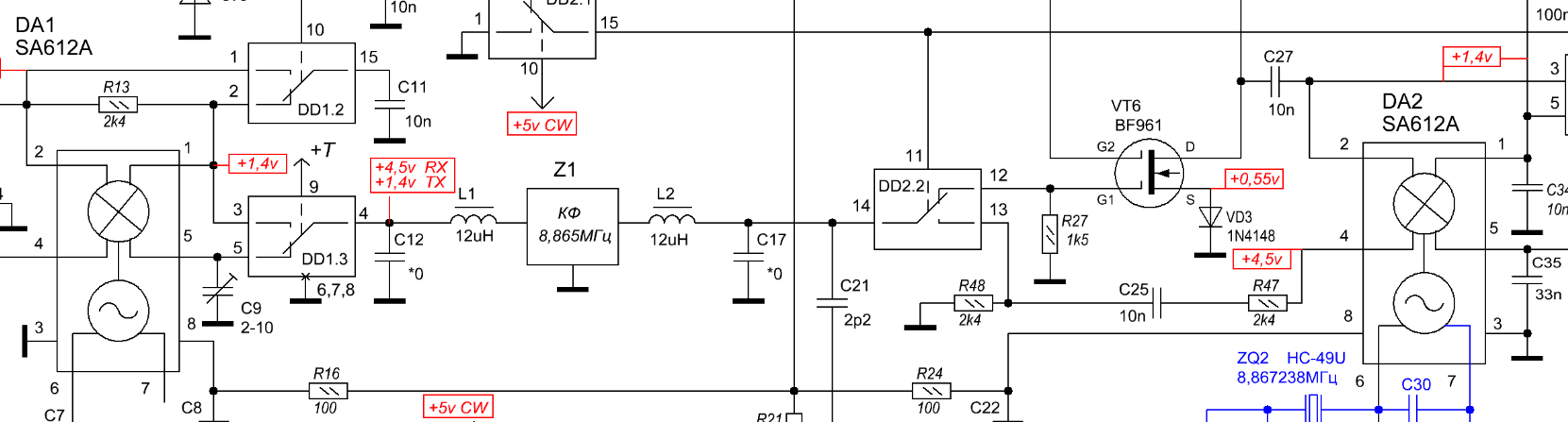

Вот схема узла
индуктивность L2 пока не устанавливаем, а на выход КФ подключим трансформатор 1:4 от предыдущего этапа и с трансформатора подключим на вход прибора. Вместо L1 и конденсатора C12 для настройки буду использовать катушку на каркасе диаметром 5мм с ферритовым сердечником, замечу, что конденсатор C9, которым тоже можно подстроить согласование, у меня не установлен.

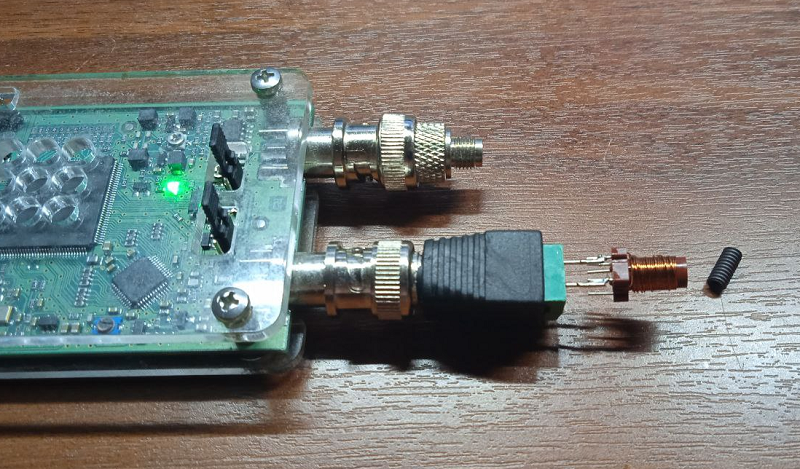

Нашел у себя в запасах такие каркасы

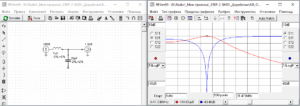

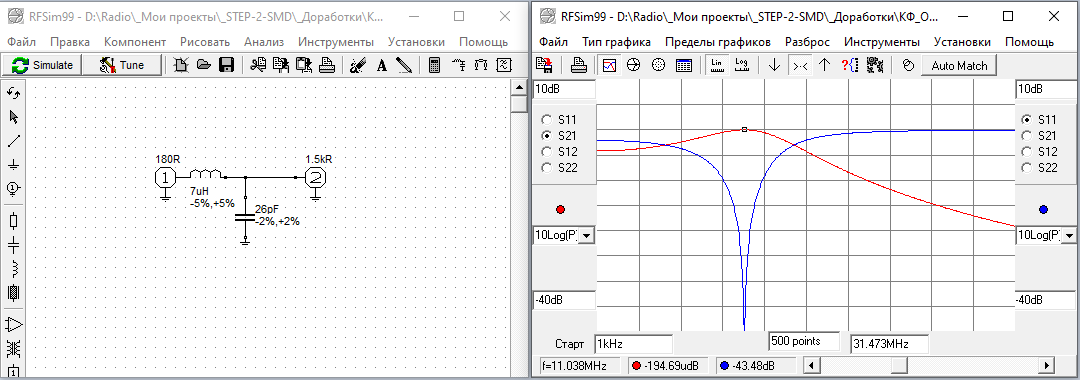

Вход/выход SA612 имеет сопротивление 1.5 k, а вход/выход КФ равен 180 Ohm. Расчетное значение LC цепочки согласования следующие

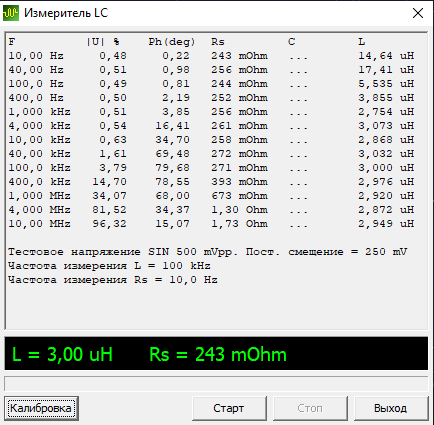

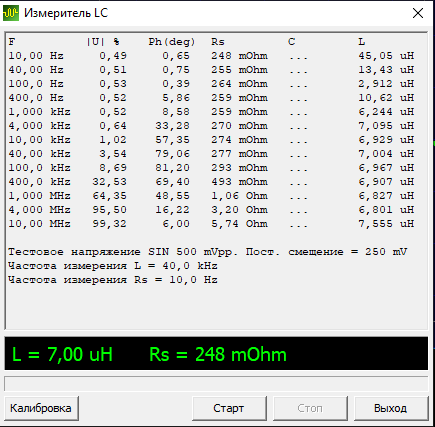

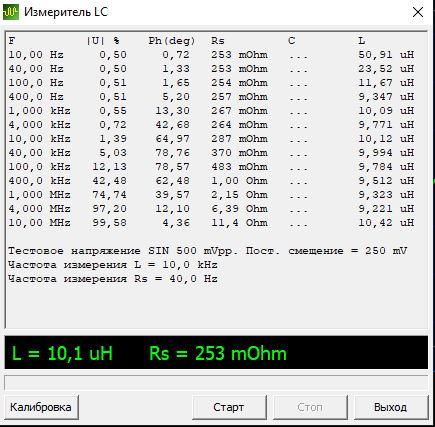

катушку на каркасе намотал проводом 0,4мм. 30 витков, измерил полученные индуктивности при выкрученном сердечнике и при полностью закрученном
Расчетное значение конденсатора C12 равно 26pF, но не стоит забывать и про емкость монтажа, которая составляет примерно 10-15pF, поставил постоянный конденсатор номиналом 10pF, и параллельно ему мелкий подстроечный на 3pF, можно было и без него обойтись!

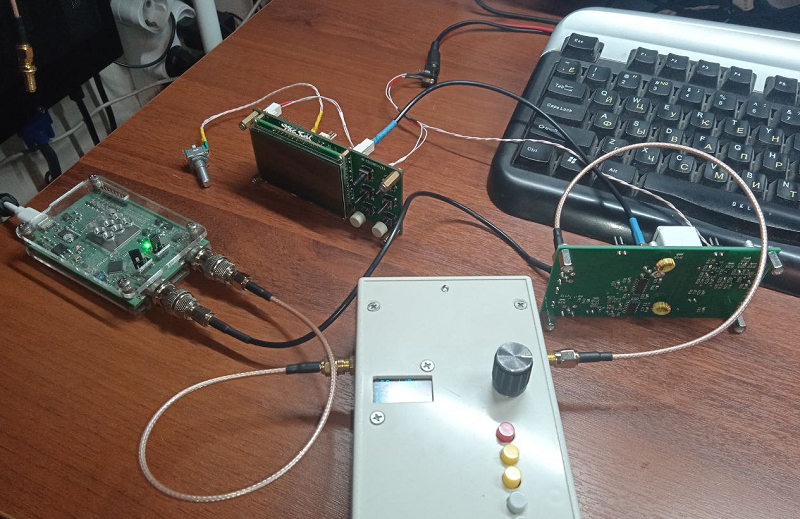

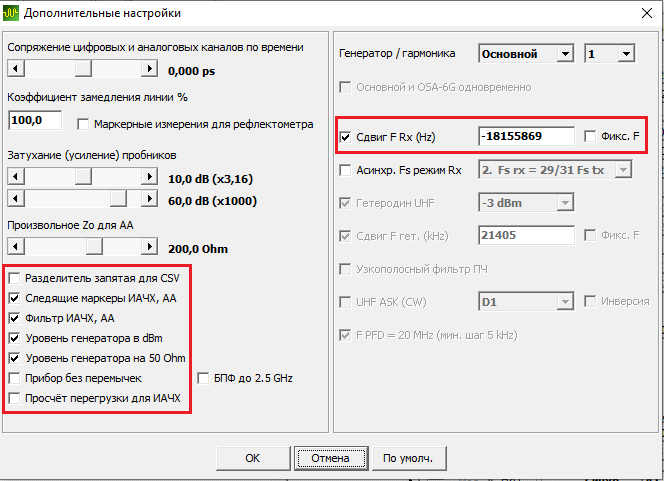

Настроил прибор следующим образом, чтобы оса нам показала значение нашей ПЧ 11.055 MHz, настроил следящий приемник прибора на частоту VFO
В моем случае это 18155869 Гц, со знаком минус, потому, что измерения провожу на нижней боковой.
Запаял каркасную катушку на место L1 и вращением ферритового сердечника настроил наилучшую ровность верхней полки полосы пропускания КФ. затем измерил значение индуктивности каркасной катушки
Как по расчету, ровно 7 мкГн. Взял колечко T30-6, рассчитал количество витков для необходимой индуктивности, проверил прибором полученную индуктивность корректируя значение кол-вом витков, до измерения намотал на пару тройку витков больше расчетного, расчетное 44 витка. Запаял полученную индуктивность на плату, проверил, что картинка не изменилась.
Далее подключил каркасную катушку на место L2, конденсатор С17 запаял таким же номиналом 10pF. на вход прибора завел сигнал с точки С27 и второй вывод DA2, эта точка — выход УПЧ. Убедившись, что наилучшая картинка равномерности верхней полки полосы пропускания КФ получается примерно в среднем положении хода ферритового сердечника, значит номинал конденсатора подходит

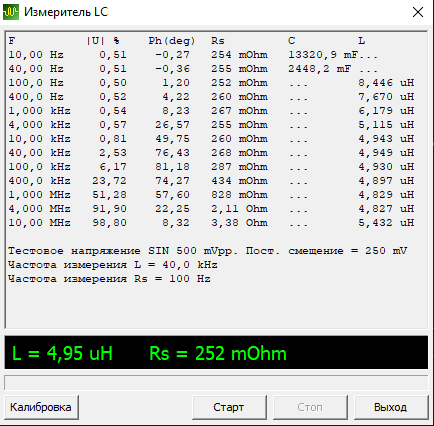

Замерил полученную индуктивность катушки

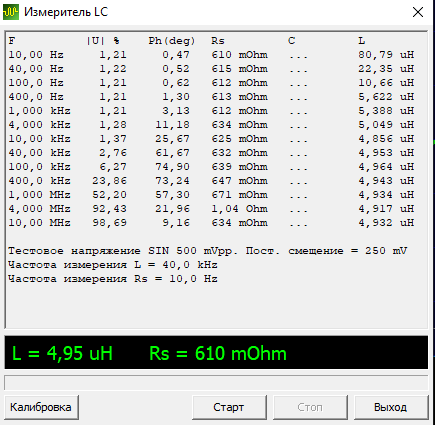

она составила уже 4.95uH. Намотал на таком же колечке L2, подобрал витки

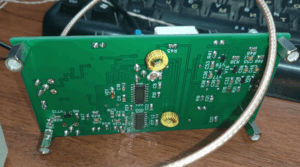

Установил на плату

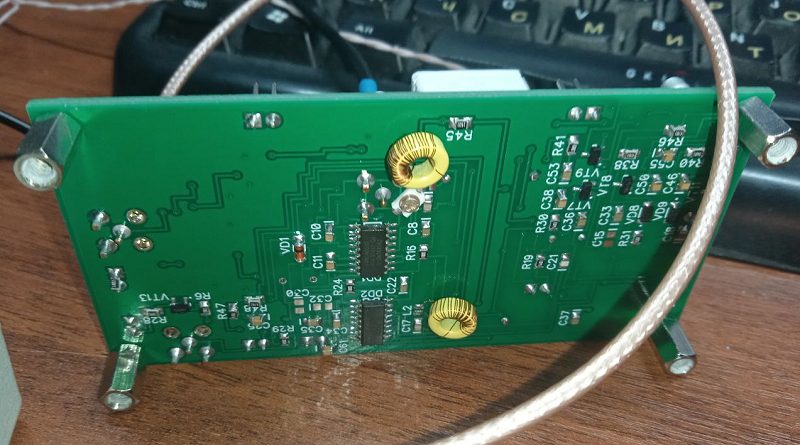

Далее зафиксировал колечки термоклеем и проверил, что получилось

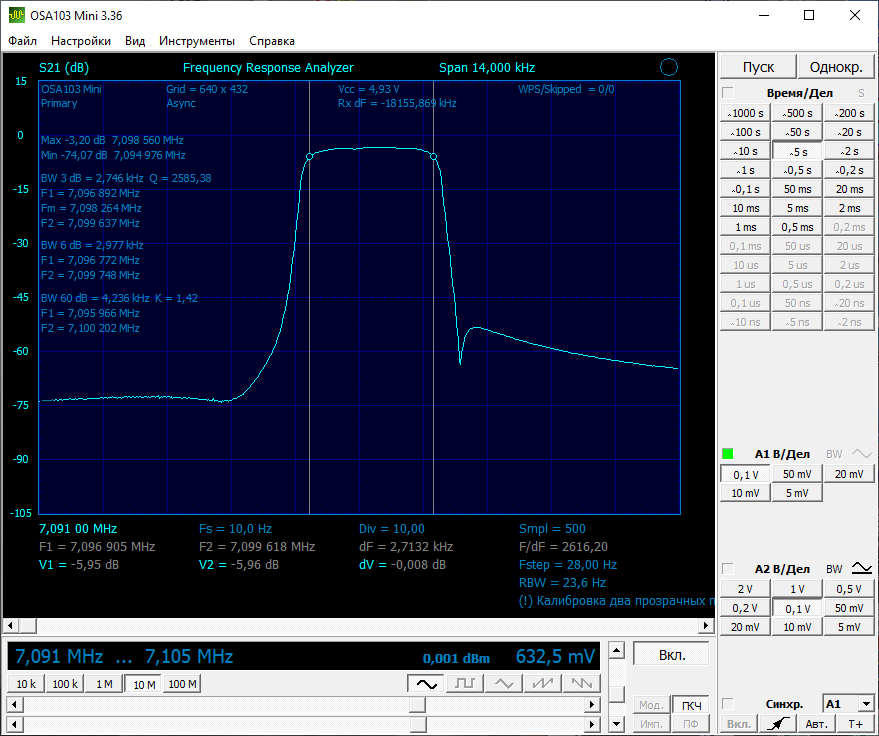

незначительные пролазы слева и справа, это огрехи разводки платы. Но по факту это мелочь, различия, например, при ровной шумовой дорожке слева и справа полосы пропускания КФ в районе -80…-90 dB с полученным результатом можно увидеть только на приборах, на слух эту разницу не услышишь.

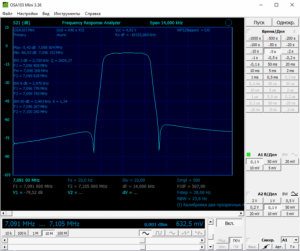

А так результат просто замечательный, в схеме трансивера получили симметричный КФ практически с ровной верхней полкой, полоса пропускания по уровню -6 dB равна 2,97 кГц, коэффициент прямоугольности равен 1,34!
Ниже MP3 файл записи эфира, антенна CW40100 подключена на вход платы без ДПФ
Далее можно проверять/отладжить передающую часть.
Продолжение следует…
