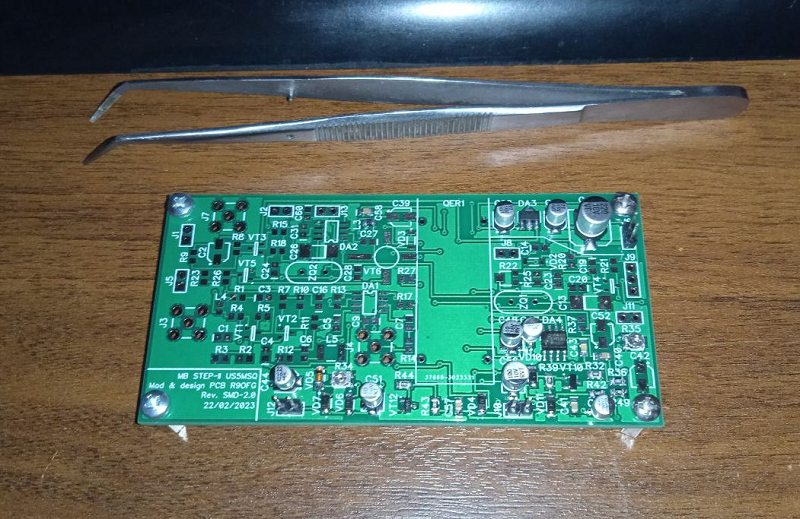

Параллельно глубокому погружению в тему SDR и ЦОС, решил собрать еще раз основную плату трансивера STEP-II. Постараться выжать максимум из этой схемы. Тем более есть основные платы и платки QER фильтров, если кому надо пишите. Да и компоненты остались от первой сборки. При сборке более тщательно буду отлаживать все узлы схемы, собрал питание и УНЧ

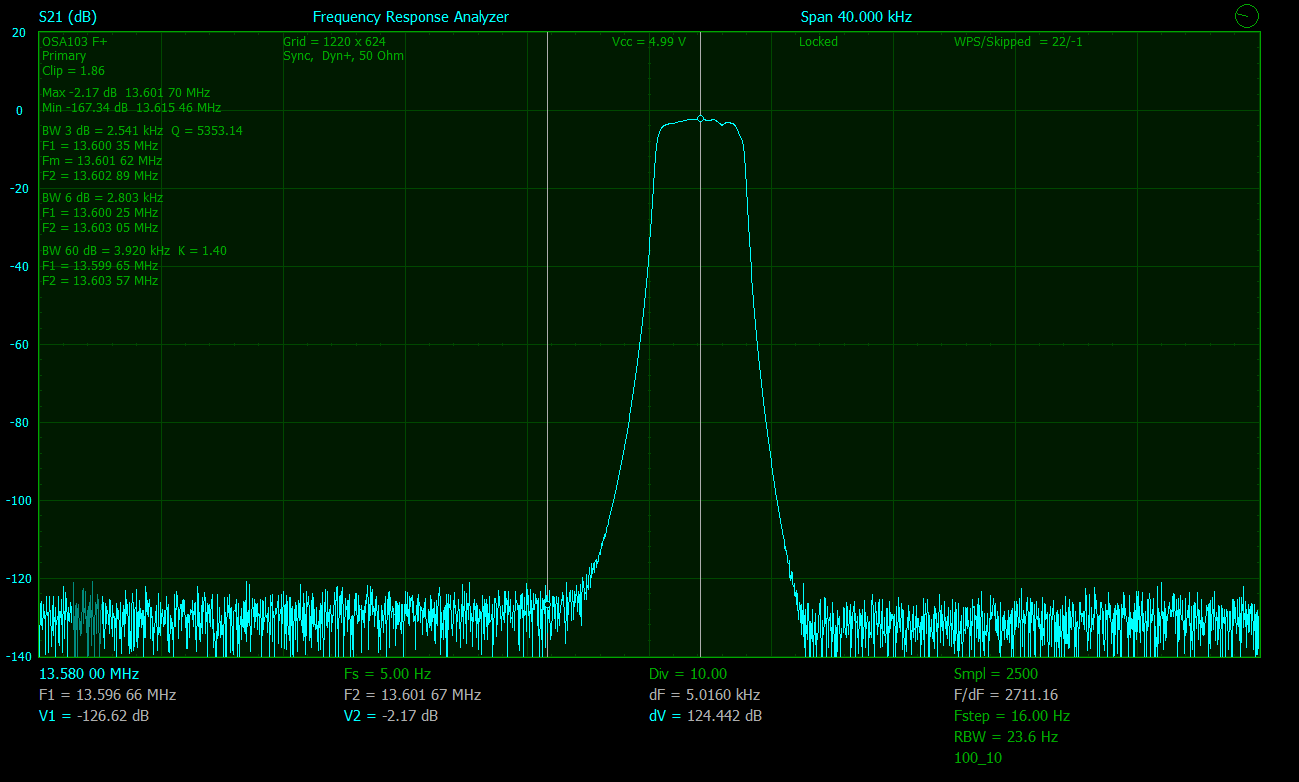

Дошло дело до кварцевого фильтра, тут подсмотрев результат Евгения RZ3QS, он с своем приемнике включил последовательно два QER фильтра, тем самым получил более лучший коэффициент прямоугольности фильтра равный 1,4 по уровню -60dB, вот его результат

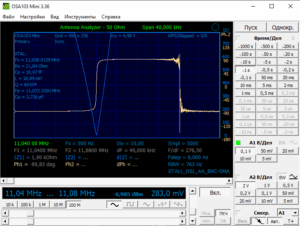

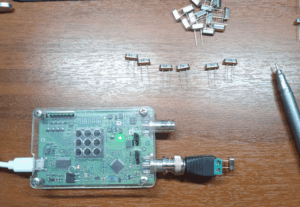

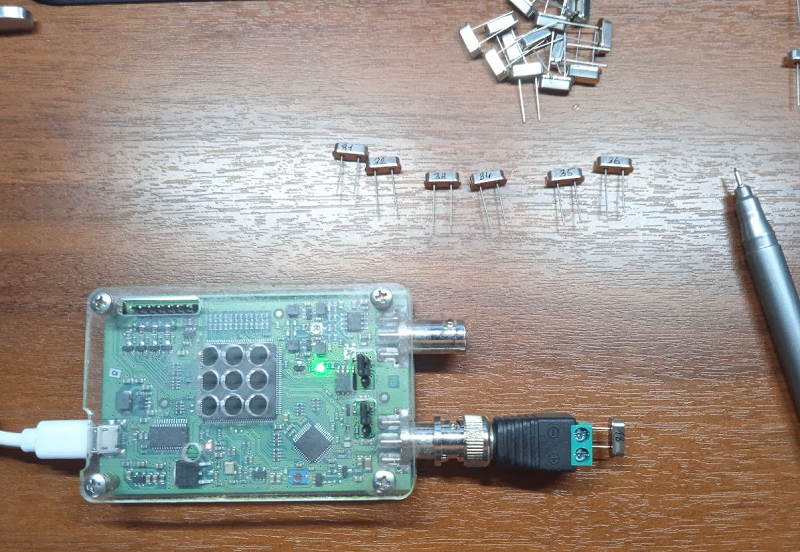

Ранее я уже делился методикой отбора кварцев и расчета 8-ми кристального QER фильтра. Тогда я отбирал кварцы специально сделанным генератором. В последних версиях прибора OSA103 mini есть возможность исследовать кварцевые резонаторы, таким методом я и снял характеристики 50 резонаторов на частоту 11,0592 МГц от производителя SJK

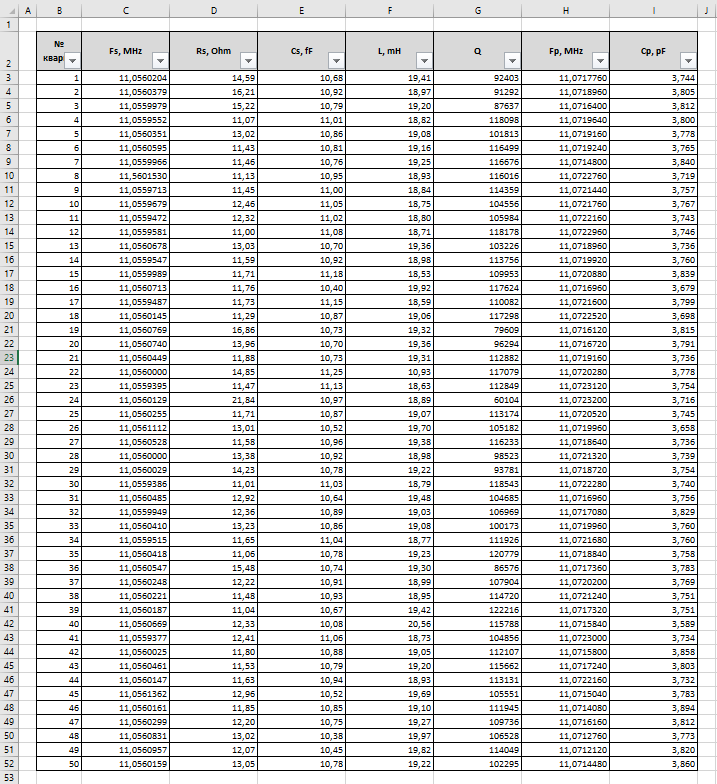

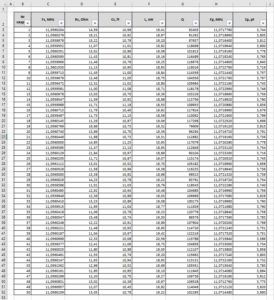

Данные резонаторов внес в табличку

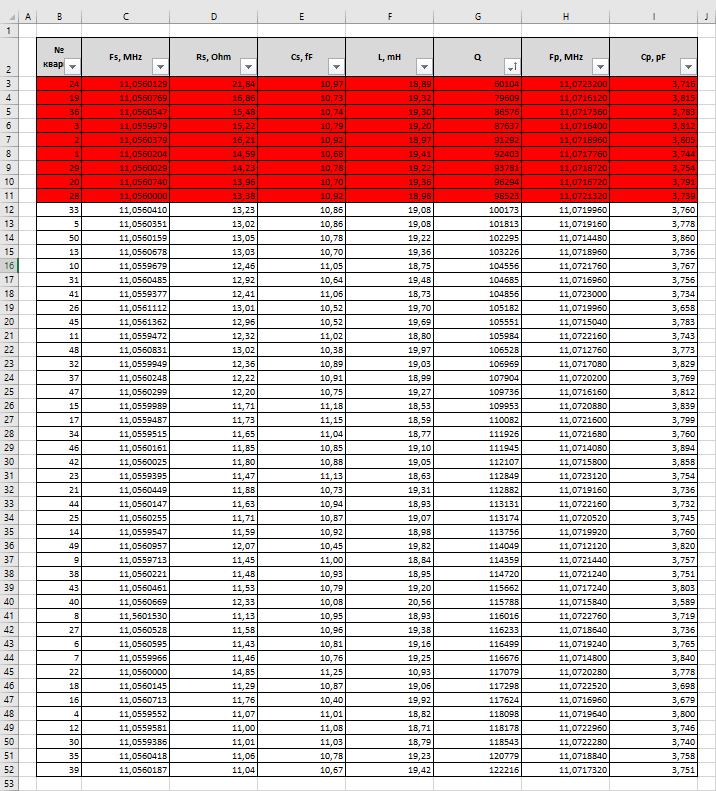

Первым делом отфильтровал резонаторы у которых добротность меньше 100000

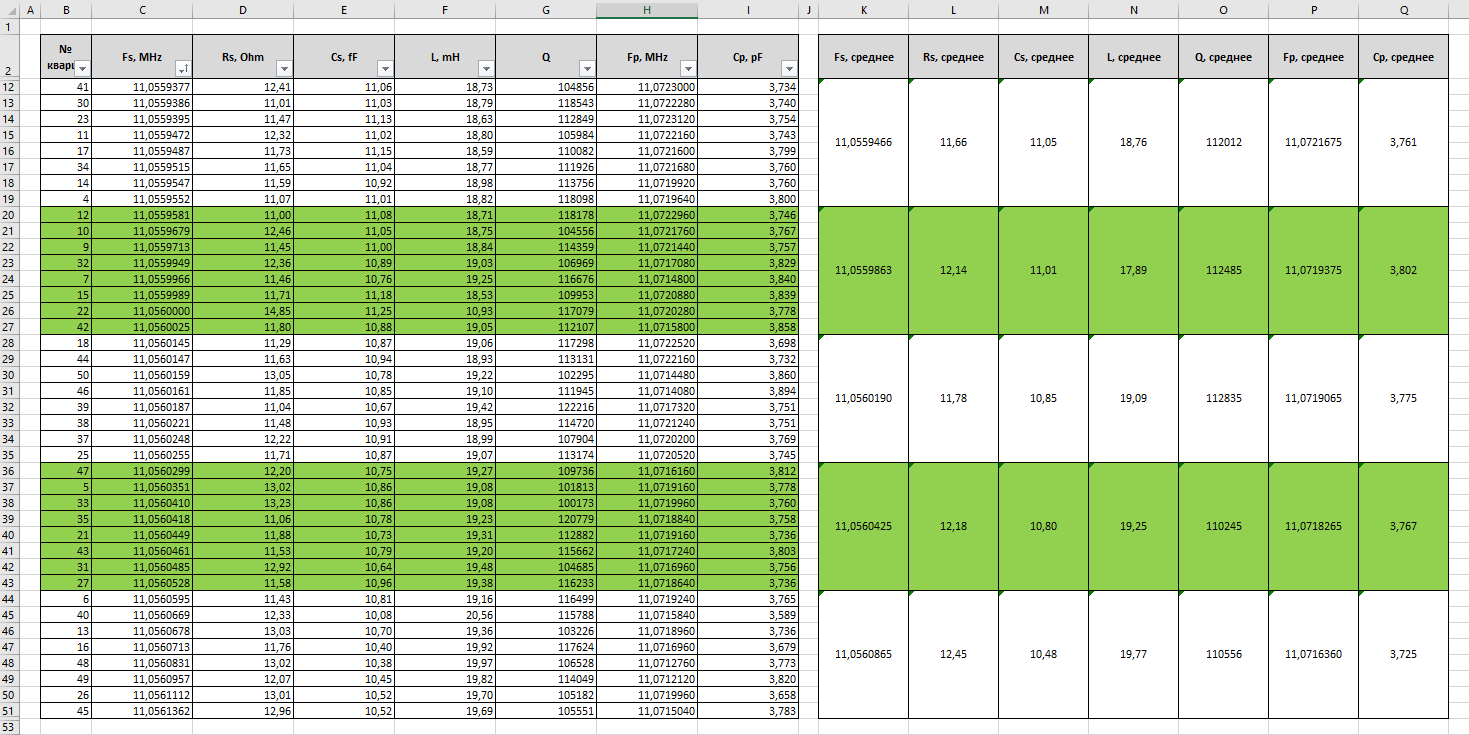

Потом отфильтровав по частоте Fs, по возрастанию, получил 5 групп по 8 шт. близких по параметрам резонаторов
Вывел средние значения
Через программу Dishal2052, рассчитал фильтр на полосу 2,3кГц, с номиналами конденсаторов 82pF

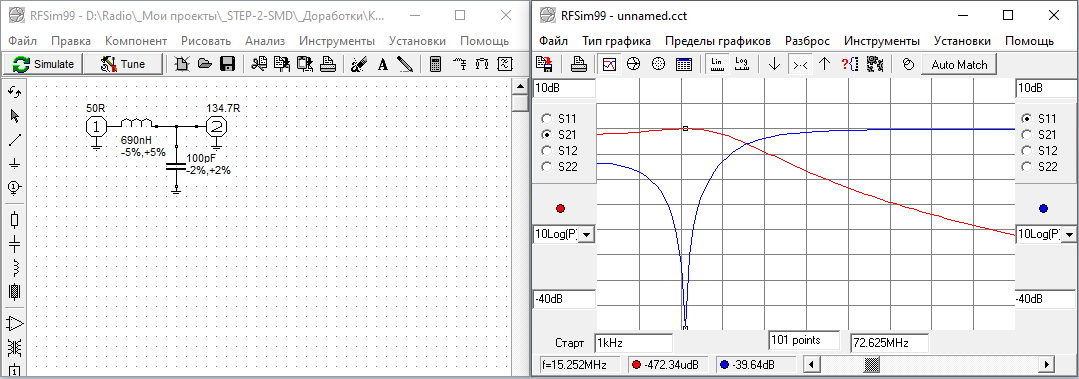

Цепи согласования сделал LC

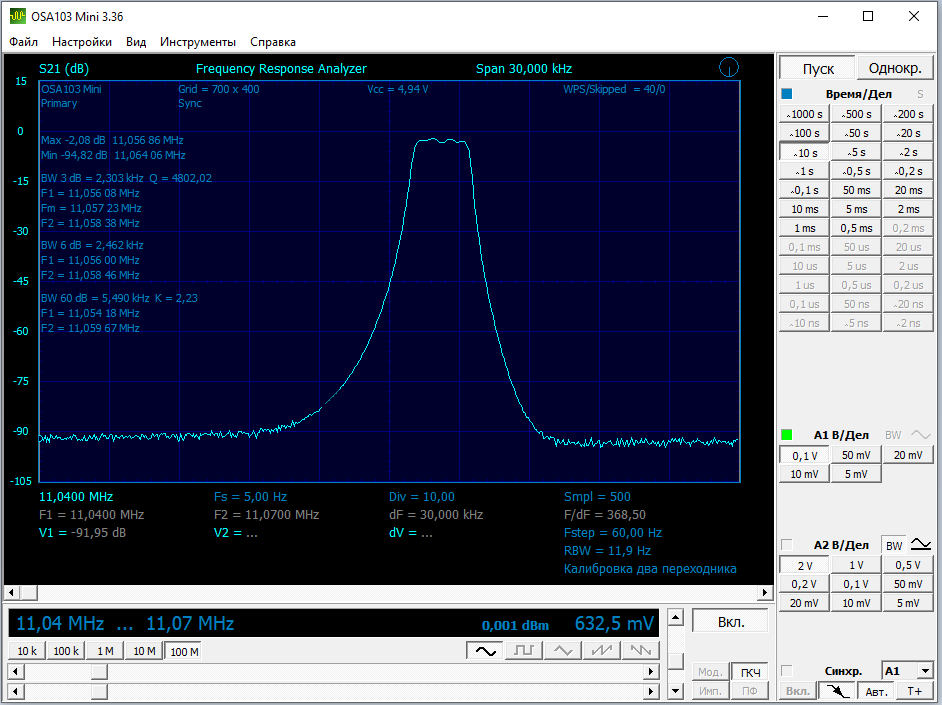

Результат измерения

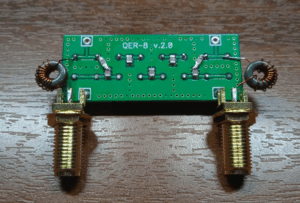

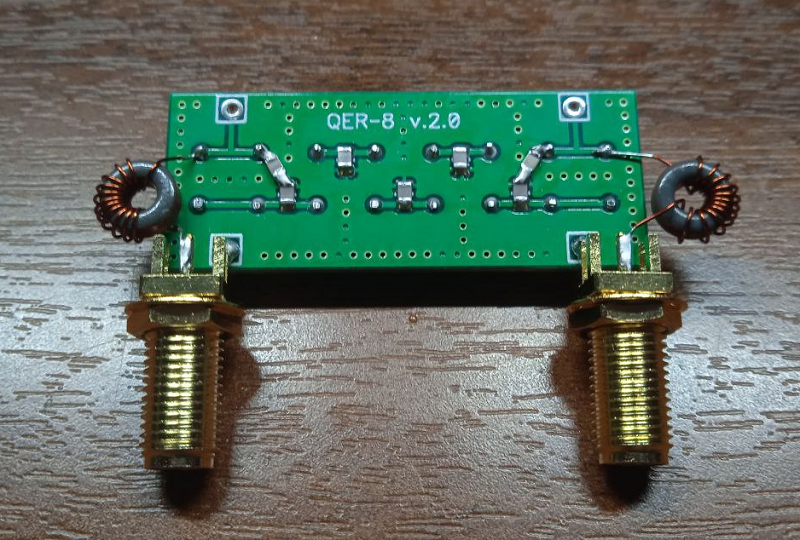

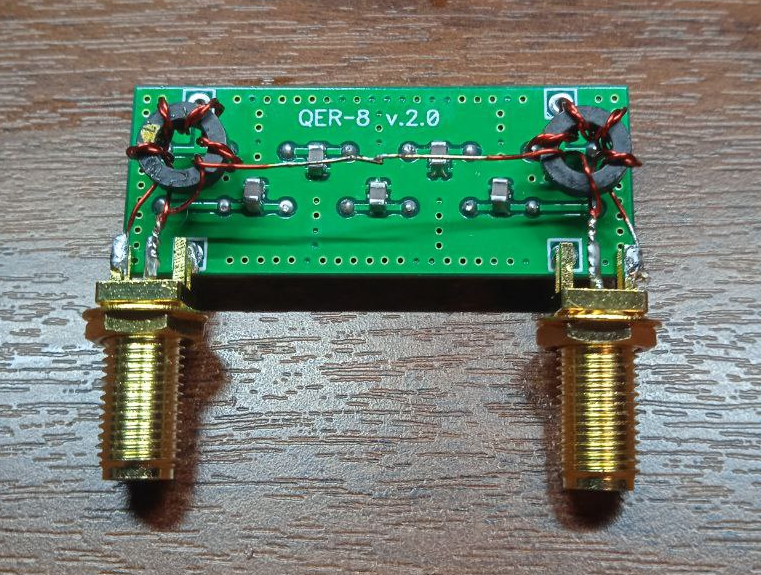

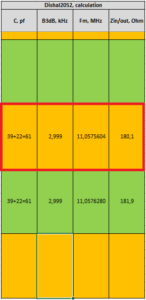

Результат равен расчетному но есть и минусы, по неравномерности верхней полки видно, что согласование КФ плохое. Так как полоса 2,3кГц маловата для SSB, пересчитал под полосу 3кГц, конденсаторы по расчету должны иметь номинал 61pF, таких в природе нет, набрал из двух по 39pF и 22pF, и согласование переделал на трансформаторах 1:4 выполненных на непонятных колечках аля К7, выполнены следующим образом, косичкой из двух скрученных проводов пять витков, обмотки соединяются последовательно, начало одной с концом другой, центральный вывод на вход/выход КФ, один вывод на «землю», второй вывод на КФ. Прежде чем измерять полученный КФ проверил, что показывают трансформаторы, а именно соединил выход одного трансформатора с входом другого
Смотрим

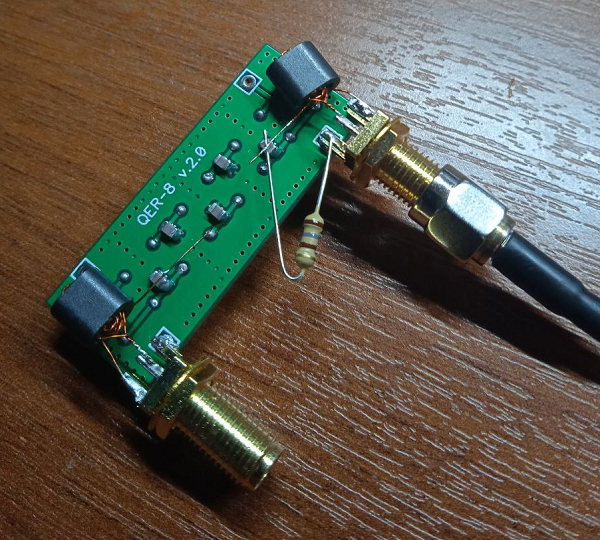

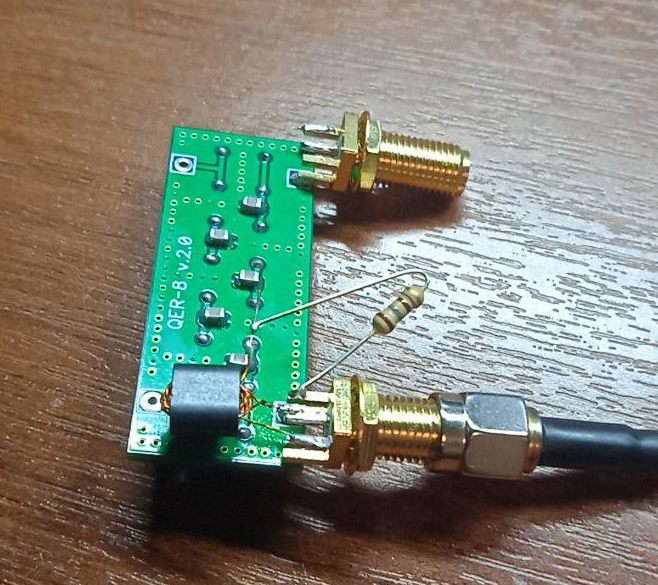

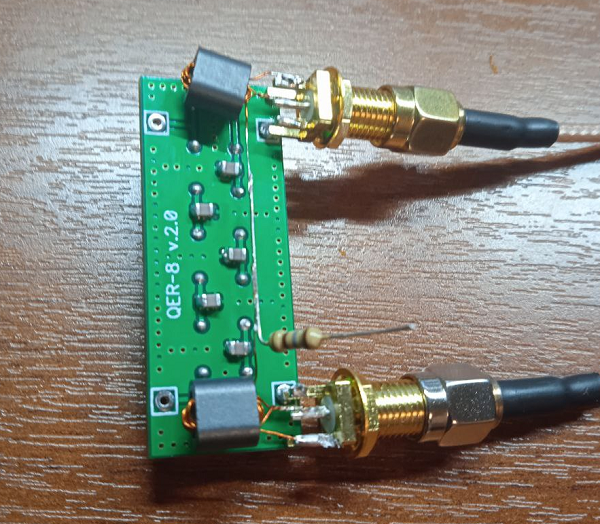

Ужас…. -7dB, значит колечки не подходят, по уму тут надо колечки проницаемостью 2000…3000, говорят, что подходящие колечки есть в трансформаторах компьютерных сетевых LAN карточек, но у меня под рукой есть только амидон бинокли BN-43-2402, на них и сделал, также 5 витков косичкой из скрученных проводков, замерил сначала первый трансформатор, нагрузив его резистором на 180Ом, вот расчетные данные КФ

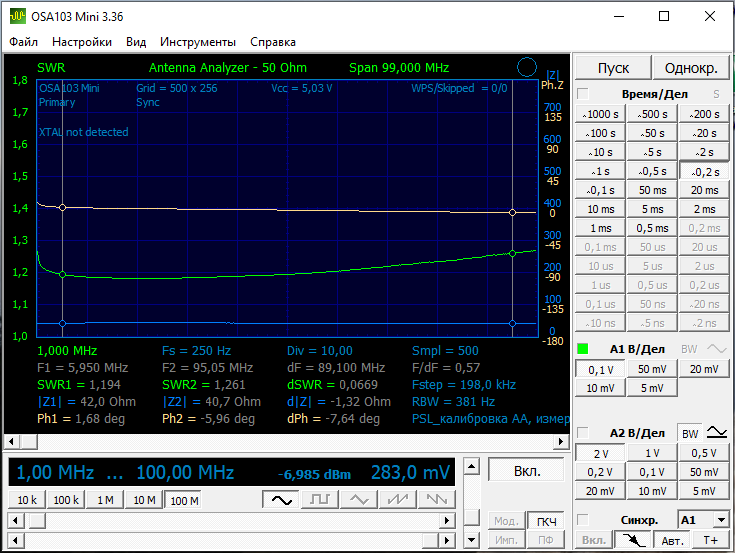

Смотрим
То, что надо, изготавливаю второй трансформатор аналогичным образом

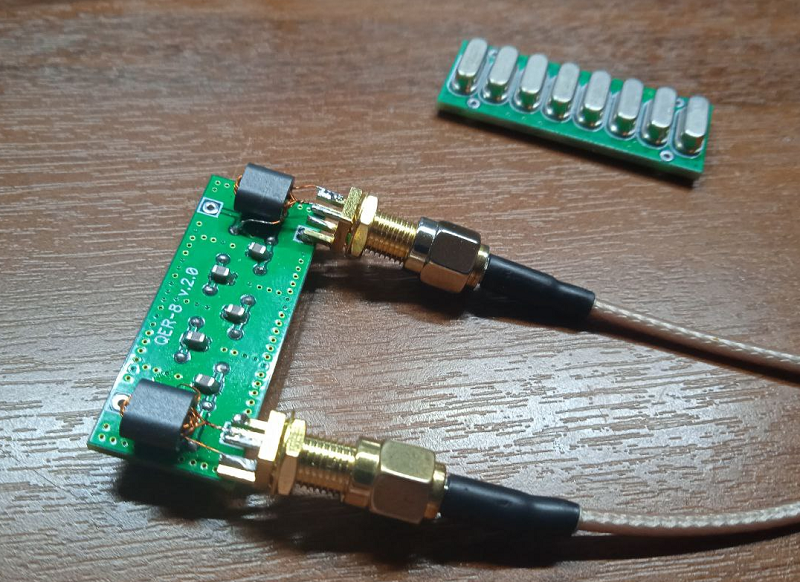

И проверяю оба трансформатора, соединив их перемычкой

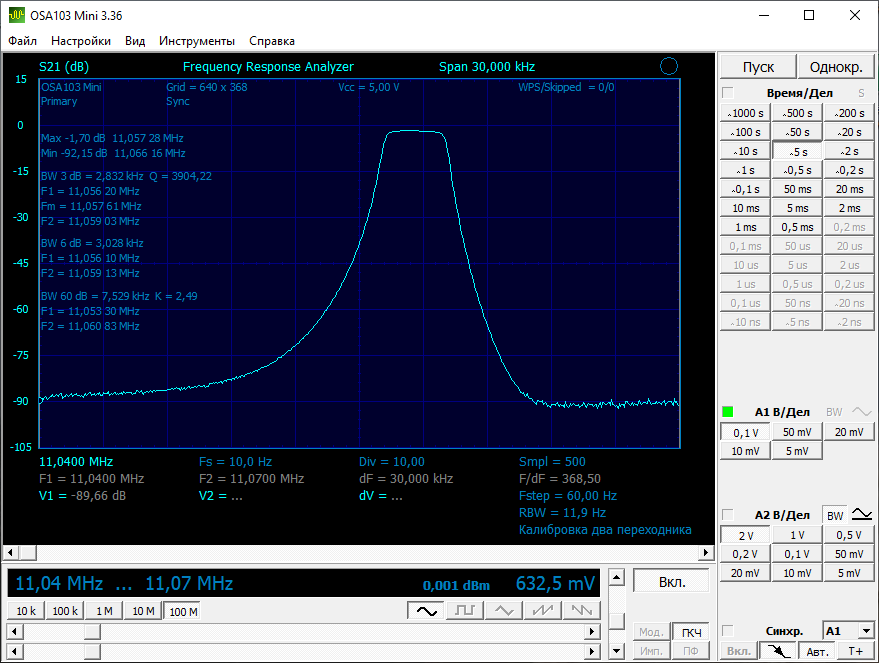

Затухание 0,3…0,4dB, отлично! Ну и теперь смотрим какой КФ получился
Прям то, что надо! Полоса по уровню -3dB равна 2,832кГц, по уровню -6dB полоса 3.028кГц центральная частота 11,05761МГц, коэффициент прямоугольности по уровню -60dB равен 2,49, верхняя полка практически плоская.
Теперь надо исследовать второй аналогичный КФ, соединить их вместе, придумать как это сделать, чтобы потом на основной плате трансивера разместить на штатном месте, и посмотреть, что получится, а теперь должно все получиться!
73!
