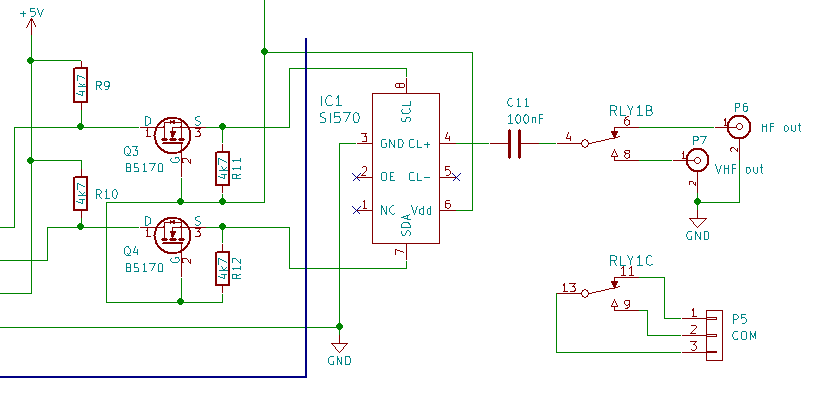

Схема этапа, на транзисторах Q3/4 собран преобразователь логических уровней 5в/3.3в, для корректной работы шины I2C

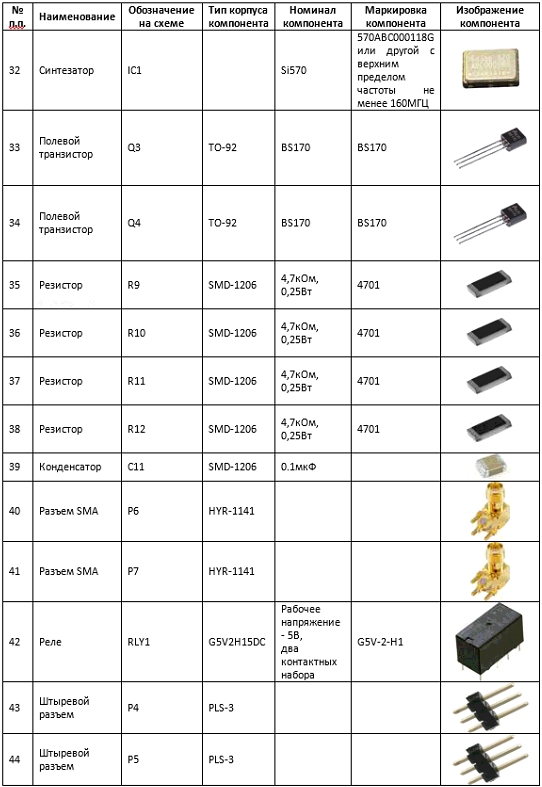

Перечень компонентов этапа

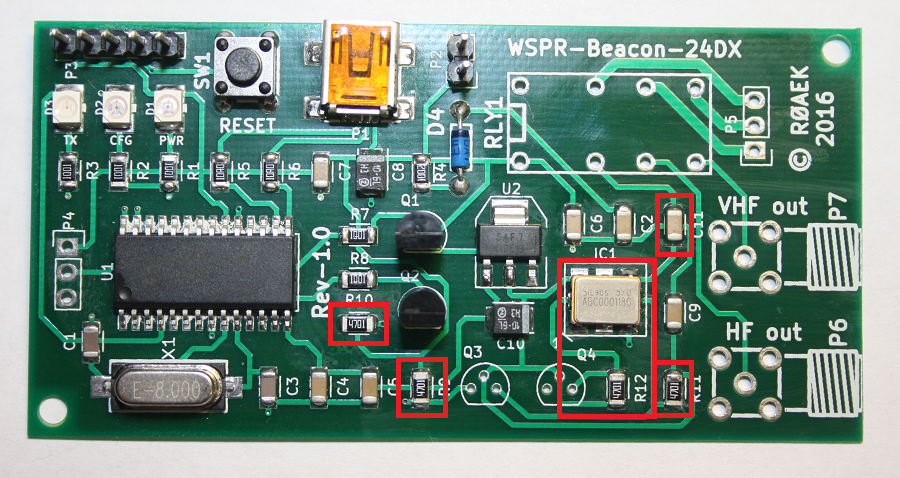

Монтаж SMD компонентов

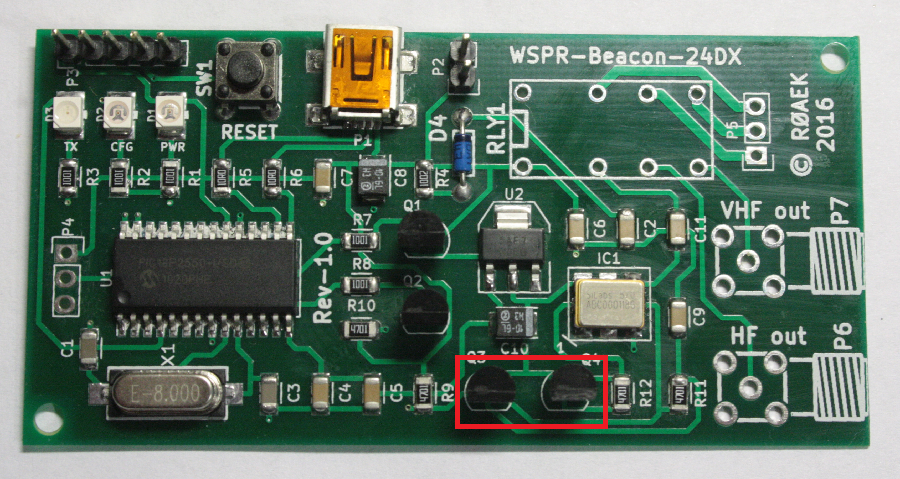

Монтаж транзисторов Q3/4
Для проверки данного этапа необходимо запрограммировать МК прошивкой для работы без GPS модуля, программирование осуществляется через USB интерфейс, таким же образом как и на втором этапе. Возможно, если программа-конфигуратор не обнаружит подключенный контроллер маяка по интерфейсу USB, потребуется подключение внешнего источника питания на разъем P2.

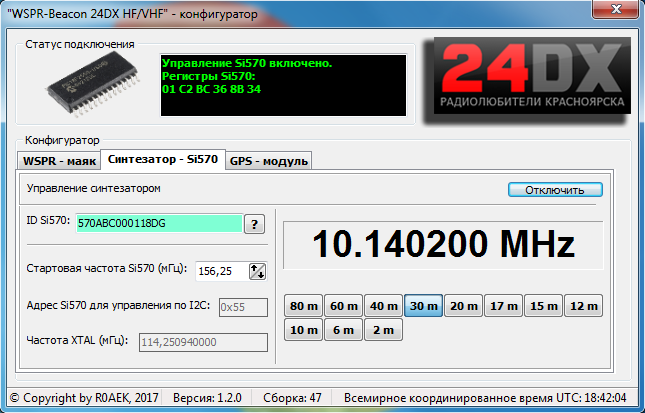

Для корректной установки частот синтезатора Si570 необходимо указать заводскую стартовую частоту используемого экземпляра синтезатора Si570 на вкладке "Синтезатор-Si570".

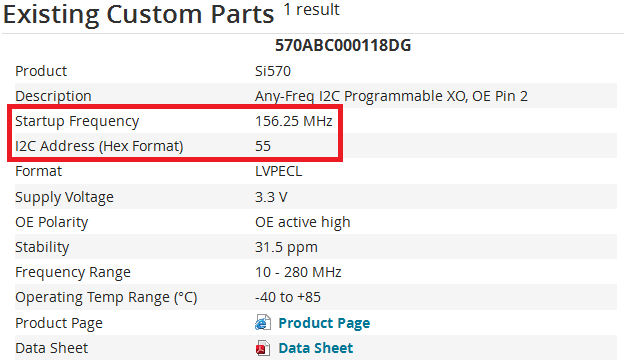

Чтобы узнать необходимое значение стартовой частоты синтезатора, необходимо ввести идентификационный номер, указанный на корпусе синтезатора в поле "ID Si570" и нажать кнопку со знаком вопроса. Откроется веб-страница производителя с указанием данных по выбранному экземпляру синтезатора.
Проверить работу синтезатора можно включив управление синтезатором кнопкой "Включить", используя контрольный приемник на выбранном диапазоне, нажав соответствующую кнопку, должна прослушиваться несущая.
В завершении данного этапа сборки монтируются реле, SMA разъемы и штыревые разъемы P4, P5.
Маяк WSPR-Beacon24DX готов к работе! Конфигурирование маяка описано в разделе Общая информация.
73!!!
